Yon sèl Faz Din Rail Kwh Mèt

Acrel Din Rail Single Faz AC Enèji ki fèt pou sistèm ekipman pou pouvwa, antrepriz endistriyèl ak sèvis piblik yo kalkile konsomasyon elektrisite a ak jere demann elektrik la. Li prezante presizyon an segondè, ti gwosè ak enstalasyon senp. Li entegre mezi a nan tout paramèt elektrik ak mèt elektrisite konplè.

Vòltaj enèji	Referans vòltaj	AC220V
	Referans Fwekans	50Hz
	Pouvwa Konsomasyon	<>
Kouran opinyon	Kouran debaz	10A
	Maksimòm Kouran	80A
	Kòmanse Kouran	4‰Ib
	Konsomasyon	<>
Pèfòmans mezi	Egzaktitid mezire	1class
	Ranje nan mezire	000000.00 ~ 99999999 kWH
Revèy revèy	Erè≤0.5s / d
Batman kè aktif	Batman kè	80±20ms
	Batman kè konstant	1000imp / kWh
Kominikasyon	Koòdone	RS485(A+、B-)
	Koneksyon Mòd	Kondiktè pè tòde
	Pwotokòl	MODBUS-RTU
Fonksyon	Deskripsyon fonksyon	Fonksyon bay
Mezi nan kWH	Yon sèl-faz aktif kWH (pozitif ak negatif), 3 mwa done enèji istorik done friz	■
Mezi paramèt elektrik	Vòltaj, aktyèl, pouvwa aktif, pouvwa reyaktif, pouvwa aparan, faktè pouvwa ak frekans	■
LCD Display	8 Bits seksyon LCD ekspozisyon	■
Pwogram kle	3 kle yo mete paramèt tankou kòd, adrès, pousantaj move, milti-tarif e pwotokòl kominikasyon	■
Pwodiksyon batman kè	Aktif enèji batman kè	■
plizyè tarif	Adapte 4 zòn tan, 2 fwa lis entèval, 14 fwa entèval pa jou e 4 pousantaj tarif yo	□
Kominikasyon	Kominikasyon kominikasyon: RS485, pwotokòl Kominikasyon: MODBUS-RTU	■

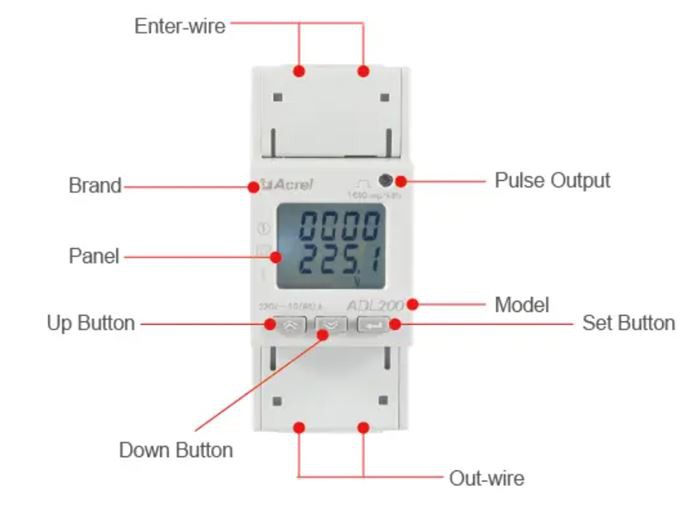

Mèt sèl faz pouvwa nou an te kapab teste total kwh ak mezire vòltaj, aktyèl, pouvwa ak lòt paramèt elektrik, tou ak fonksyon opsyonèl RS485 Modbus RTU. Li pratik pou kontwole, kolekte ak jere enèji elektrik la. Li se ekipe ak RS485 pò kominikasyon ak adapte yo ak MODBUS-RTU. ADL ka itilize nan tout kalite sistèm kontwòl, sistèm SCADA ak sistèm jesyon enèji.

● Pèfòmans echèk: mèt enèji a flash epi yo pa limyè moute apre yo te mache sou.

● Depanaj:

1. Tcheke si fil elektrik la nan ekipman pou pouvwa oksilyè a konsistan avèk

dyagram fil elektrik la nan enstriman an, epi si fil elektrik la lach oswa tonbe;

2. Sèvi ak yon milti-mèt pou mezire si valè vòltaj oksilyè a se nan seri a nòmal vòltaj k ap travay nan enstriman an.

● Pèfòmans echèk: Apre mèt enèji a mache sou, pouvwa a ekspozisyon oswa konte enèji pa egzat.

● Depanaj:

1. Chanje koòdone nan ekspozisyon an nan mèt enèji a nan pouvwa a (aktif P, faktè pouvwa λ) koòdone, tcheke si ekspozisyon pouvwa a negatif epi si faktè pouvwa a se ant

0.9-0.95, ak Lè sa a, tcheke si opinyon an ak pwodiksyon nan liy siyal aktyèl la ranvèse (Se sa ki, liy lan fèk ap ranvèse nan aktyèl la dwe konsistan avèk fen enstriman an), ak ki konsistan avèk fil elektrik la sou mèt enèji a.

● Pèfòmans echèk: Apre mèt enèji a mache sou, li pa ka kominike ak òdinatè a lame nòmalman.

● Depanaj:

1. Valè a vòltaj ant pwodiksyon an kominikasyon A ak B nan enstriman an mezire yo ta dwe ant +(4.4-4.5)V;

2. Tcheke si wi ou non metòd fil elektrik kominikasyon an kòrèkteman branche dapre dyagram nan fil elektrik (se sa ki, tèminal kominikasyon A / B nan enstriman an ta dwe koresponn ak pò a kominikasyon A / B).
