Deskripsyon

ADL100 sèl-faz mèt elektrik fèt pou yon sèl-faz mezi enèji aktif sou sistèm vòltaj ki ba, an menm tan an li ka mezire paramèt elektrik yo tankou vòltaj, aktyèl, pouvwa, ak sou sa. Genyen tou RS485 ka chwazi. Sa a mèt pouvwa gen avantaj ki genyen nan pi piti volim, segondè presizyon, bon EMC, enstalasyon fasil, elatriye, Tout mèt satisfè kondisyon yo ki gen rapò teknik nan mèt pouvwa elektwonik nan IEC 62053-21, IEC 62053-22 estanda yo.

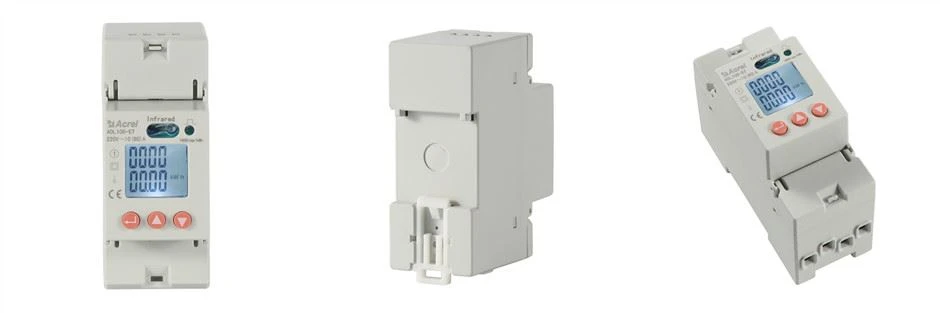

Aparans

1.1

Paramèt

Antre vòltaj	Referans vòltaj	AC 220V
	Frekans referans	50Hz
	Konsomasyon pouvwa	<10VA
Antre aktyèl	Kouran debaz	10A
	Maksimòm aktyèl	60A
	Kòmanse kouran	4% e2% 80�Ib
	Konsomasyon	<4VA (Maximum current)
Pèfòmans mezi	Presizyon nan mezire	1klas
Pèfòmans mezi	Ranje mezi	000000.00}~9999999999Wh
Presizyon revèy		Erè Mwens pase oswa egal a 0.5s/d
Batman aktif	Lajè batman kè	80±20ms
Batman aktif	Pulsasyon konstan	1600imp/kWh, ki ap dirije
Kominikasyon	Entèfas	RS485 (A+,B-)
	Mòd koneksyon	Kondiktè pè trese ki pwoteje
	Pwotokòl	MODBUS-RTU

Fonksyon

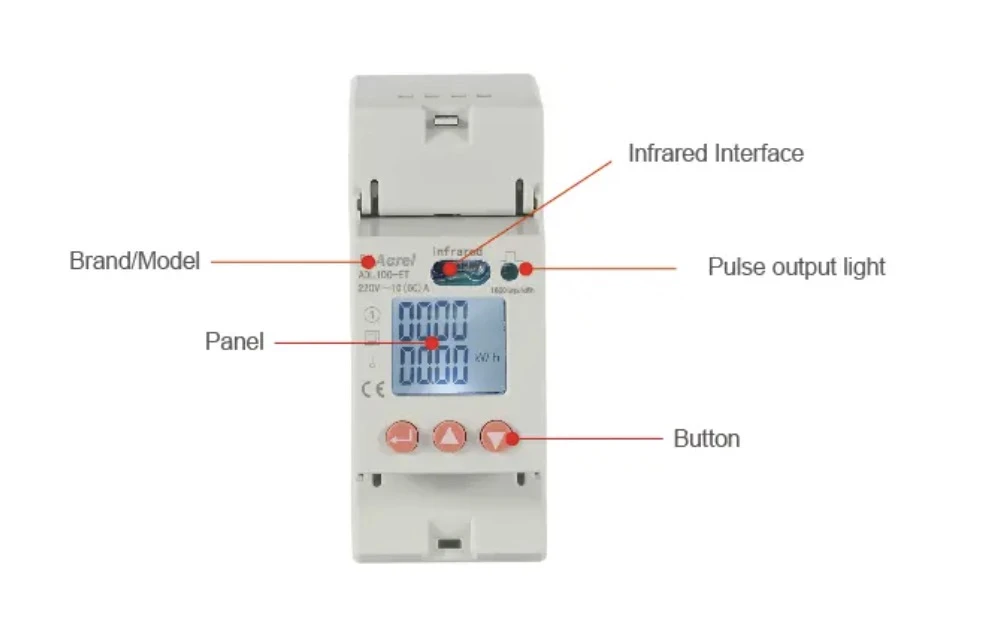

intro

Fonksyon	Deskripsyon fonksyon	Fonksyon bay
Mezi kWh	Single-faz aktif kWh (pozitif ak negatif)	■
Mezi paramèt elektrik	Vòltaj, aktyèl, pouvwa aktif, pouvwa reyaktif, pouvwa aparan, faktè pouvwa ak frekans	■
LCD ekspozisyon	8 bits seksyon LCD	■
Pwogramasyon kle	3 kle yo mete paramèt tankou kòd, adrès, baud pousantaj, milti-tarif, ak pwotokòl kominikasyon	■
Pwodiksyon batman kè	Aktif enèji batman pwodiksyon	■

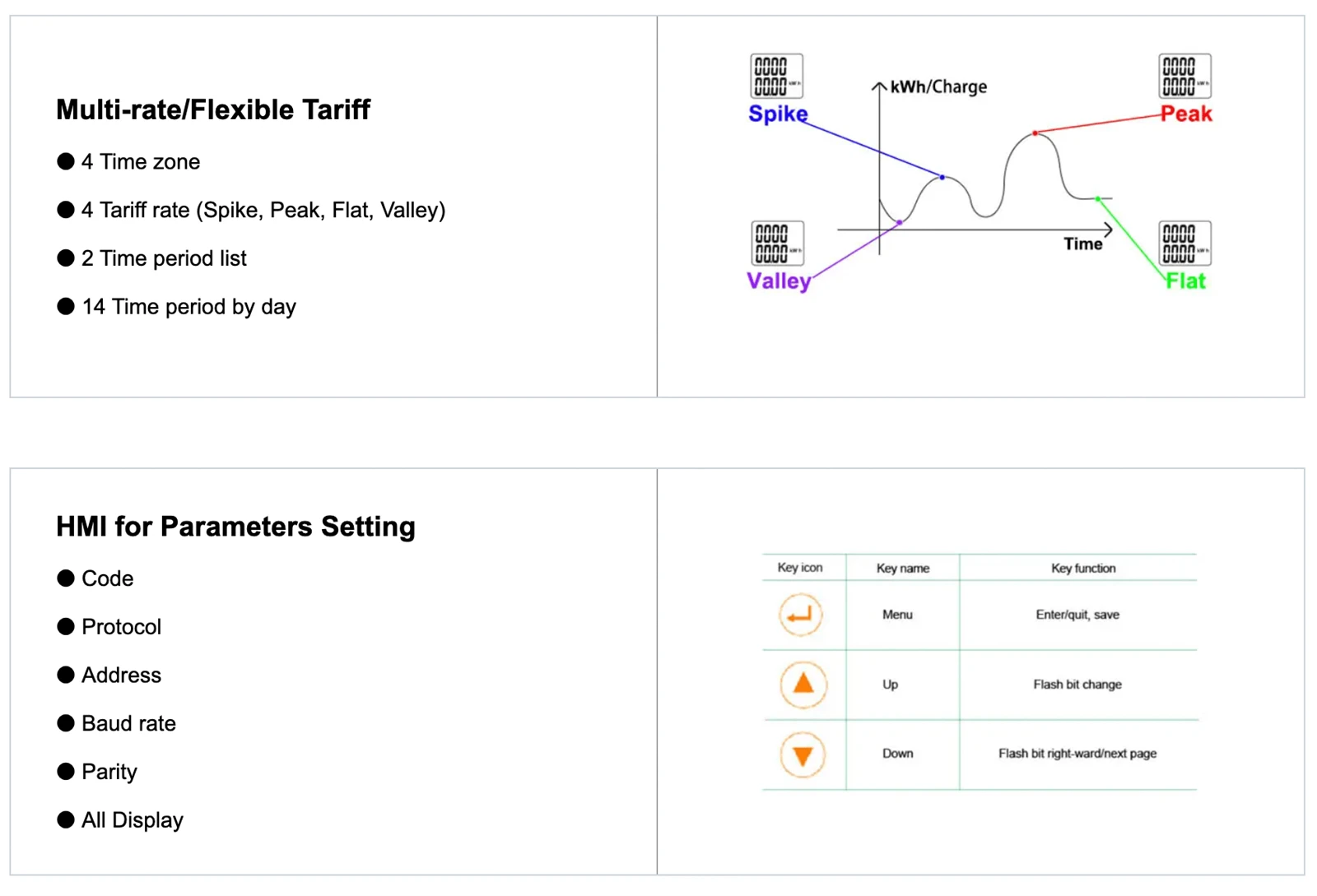

Multi-tarif	Adapte 4 zòn tan, 2 lis entèval tan, 14 entèval tan pa jou, ak 4 tarif tarif yo.	□F
Kominikasyon	Koòdone kominikasyon: RS485, Pwotokòl kominikasyon: MODBUS-RTU	□C
Kominikasyon	Kominikasyon enfrawouj	■

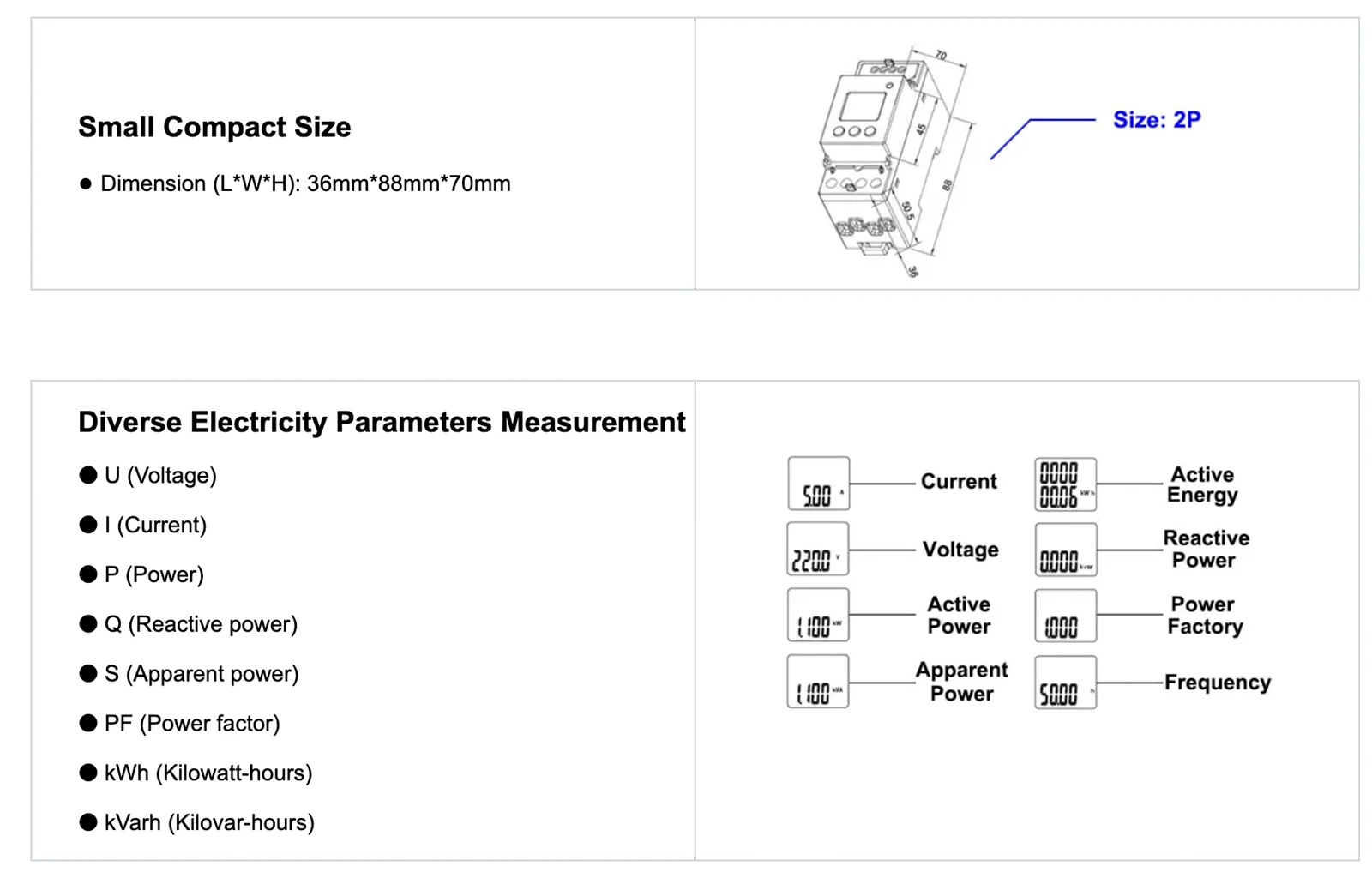

function-min

function2-min

Dimansyon

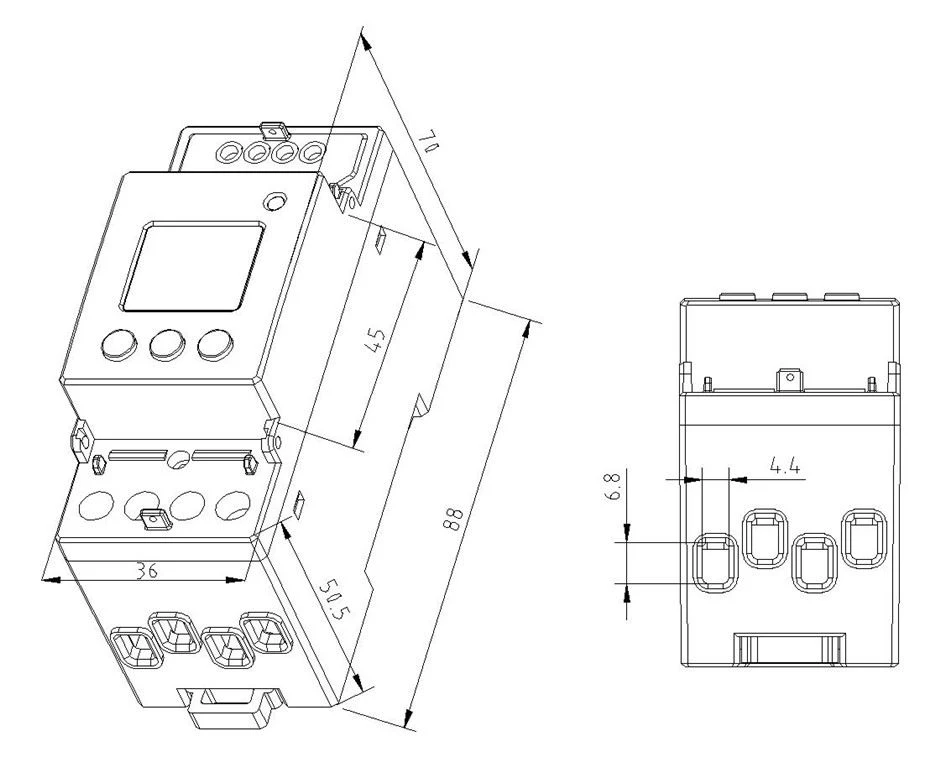

1.2_

Dimansyon enstriman

Remak: koupl la pa ta dwe pi gran pase 4.0N·m

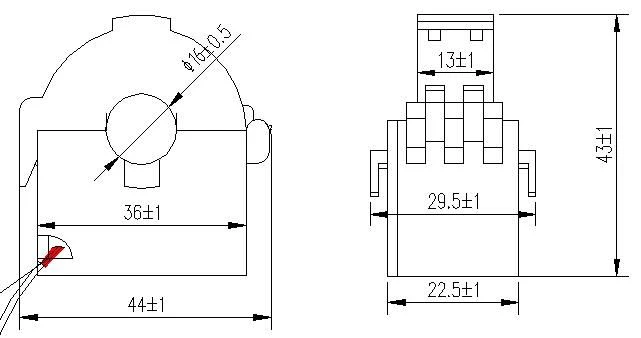

1.3

Dimansyon transfòmatè ekstèn

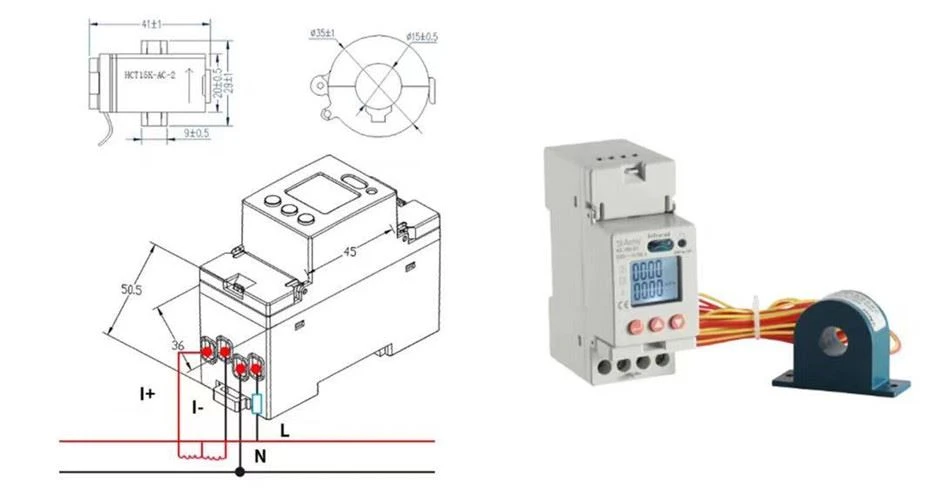

Fil elektrik

1.4_

1.5

10(60)A

ADL100 sèl faz mèt elektrik itilize metòd la konekte dirèk. Tanpri peye atansyon sou direksyon D 'ak pwodiksyon pandan y ap fil elektrik ak vis byen sere, anpeche mèt la soti nan travay la nòmal.
