Résumé
Dapre prensip la, karakteristik ak mòd enstalasyon nan Capteur aktyèl Hall louvri-kalite, aplikasyon an nan Capteur aktyèl Hall louvri-kalite nan transfòmasyon ak distribisyon sistèm nan faktori a analize, konsa tankou bay yon solisyon pou itilizatè yo reyalize. distribisyon entèlijan sistèm DC byen vit.
Mo kle: kalite louvri Hall aktyèl Capteur DC distribisyon sistèm travay prensip aplikasyon
Apèsi sou lekòl la
Sistèm distribisyon DC anjeneral konpoze de ekipman pou pouvwa switch segondè frekans ak batri, ki itilize pou bay yon seri ekipman pou pouvwa DC serye pou kontwòl, siyal, pwoteksyon relè ak aparèy otomatik, ekleraj aksidan ak sou sa nan sistèm DC. Li gen gwo kondisyon pou fyab, estabilite ak kalite ekipman pou pouvwa. Se poutèt sa, nan sistèm Ris DC a, nou matche kontè distribisyon DC Hall itilize. Pandan transfòmasyon nan sistèm DC, pa gen okenn pann kouran, ak transfòmasyon nan jeni difisil, ak tradisyonèl fèmen Hall aktyèl Capteur oswa shunt la pa ka rezoud pwoblèm nan. Se poutèt sa, ouvè Hall aktyèl Capteur a ka itilize pou rezoud pwoblèm DC aktyèl mezi nan pwojè transfòmasyon an, konsa tankou asire operasyon an san danje nan pwosesis transfòmasyon an san yo pa pann kouran.
Konsepsyon pwodwi
Karakteristik estriktirèl

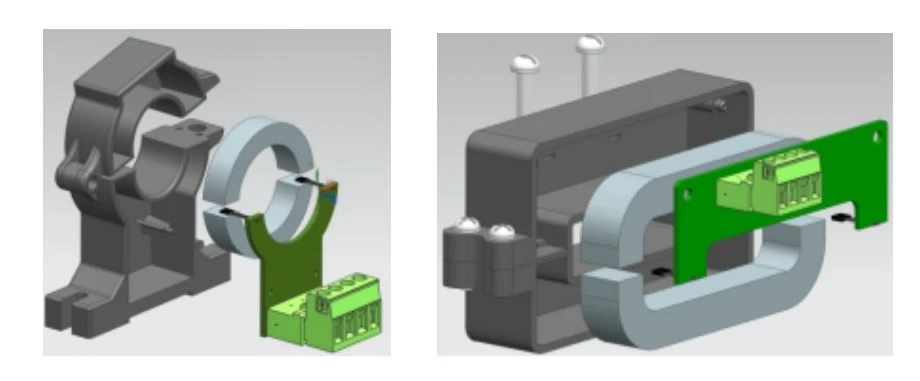

Ouvè-bouch Hall aktyèl Capteur devlope sou baz tradisyonèl fèmen-bouch Hall aktyèl Capteur. Li gen estrikti roman ak bèl aparans. Tout la konpoze de koki, nwayo fè, tablo sikwi echantiyon ak résine fiks. Se materyèl la koki te fè nan PC / ABS alyaj, ki gen karakteristik sa yo nan rezistans tanperati ki wo, segondè fòs mekanik ak pwoteksyon anviwònman an. Nwayo a fèt ak fèy asye Silisyòm oryante frèt, ki gen karakteristik pèfòmans ki estab, segondè fòs mekanik ak konduktiviti mayetik trè wo. Green pluggable tèminal yo itilize pou tablo sikwi ak fil elektrik ekstèn, ki se pratik ak serye pou fil elektrik sou plas. Estrikti espesifik yo montre nan Figi 1 ak 2. Aparans pwodwi a adopte konsepsyon fann. Figi 1 se yon pas wonn, ki apwopriye pou pase nan sistèm DC a lè bis prensipal la se yon kab. , Figi 2 pas kare, apwopriye pou sistèm DC a lè otobis prensipal la se ba kòb kwiv mete. Dapre seri mezi prensipal aktyèl ak pèforasyon kondisyon yo, yo ka chwazi kalite pwodwi ki koresponn lan. Seri detèktè sa a ka mezire ranje aktyèl la nan 20A ~ 20000A, fòm prensipal la nan phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 ak lòt espesifikasyon, jan yo montre nan Figi 3. , apwopriye pou aplikasyon diferan.
Fig. 1 modèl pas sikilè Fig. 2 Modèl pas kare

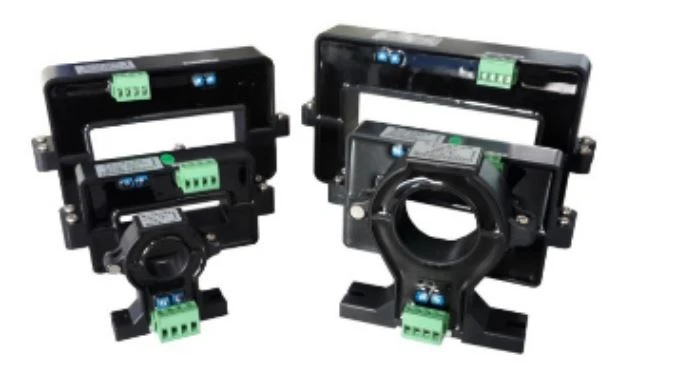

Figi 3 seri AHKC louvri kalite Hall aktyèl Capteur
Prensip travay
Hall aktyèl Capteur ki baze sou efè sal, prensip endiksyon elektwomayetik, konsepsyon de yon Capteur, dapre prensip la ka divize an mòd nan bouk louvri (dwat) ak mòd bouk fèmen (kalite balans mayetik), Capteur aktyèl sal louvri se nan yon tradisyonèl se bouk louvri (dwat) amelyore sou baz Capteur sal, se diferan de nwayo tradisyonèl sèl, sal konsepsyon sèl chip, Yo nan lòd yo desine yon estrikti fann, nwayo a fè separe epi enstale simetrik. Pyès ki nan konpitè a adopte paralèl konplemantè diferans diferans nan chips doub Hall. Prensip la nan Capteur Hall louvri-kalite yo montre nan Figi 4:

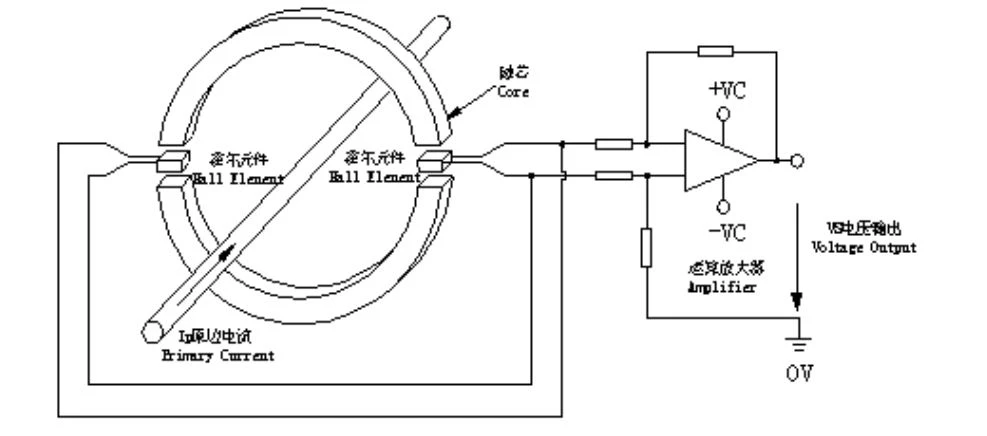

Fig. 4 Dyagram chematik nan Capteur Hall louvri
Lè prensipal bò aktyèl IP koule nan yon fil long, yo pral pwodwi yon jaden mayetik alantou fil la, gwosè a nan jaden an mayetik ak se pwopòsyonèl ak aktyèl la nan fil la, jaden an mayetik rasanble nan sikilè a, atravè de eleman sal nan mezi a espas sikilè lè a, de sal eleman mak olye pou yo mete nan menm jaden an, siyal la pwodiksyon ak karakteristik konplemantè nan vòltaj pwodiksyon pa pwodiksyon anplifikatè diferans, Se pa sèlman ka siprime entèferans nan mòd komen, men tou, enfliyans nan drift tanperati a, pwodiksyon an. vòltaj VS reflete avèk presizyon bò orijinal IP aktyèl la. Pwodiksyon jeneral nominal la kalibre kòm DC±5V oswa DC4-20mA.
Enstalasyon pwodwi

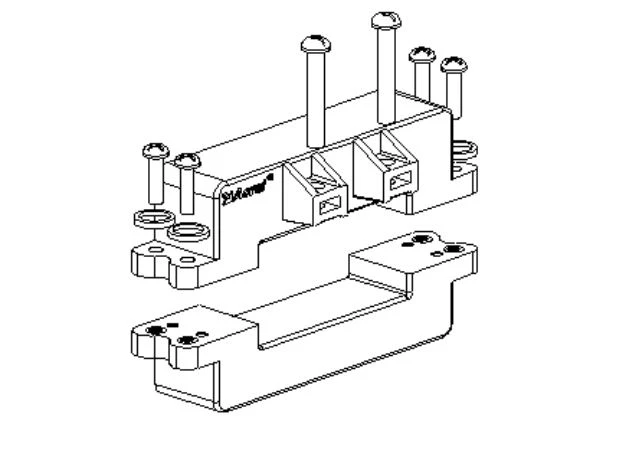

Pran kare-twou pwodwi kòm yon egzanp, jan yo montre nan Figi 5, louvri vis la aliye nan Capteur aktyèl Hall louvri-kalite a, epi retire kò a pi ba nan Capteur a; Anwo kò a nan kalite louvri Hall aktyèl Capteur chaje nan otobis prensipal la nan sistèm distribisyon an, epi kò a pi ba nan Capteur a fèmen. Vis yo aliye ak garnitur nan Capteur a pase nan twou yo fikse nan kò yo anwo ak pi ba yo, ak kò yo anwo ak pi ba nan Capteur a yo fiks ansanm. Si sou plas pouvwa koupe enstalasyon se posib, de twou fil korespondan yo ka louvri sou plak an kwiv la selon kondisyon yo espas Capteur, epi Capteur a se fiks sou twou a Threaded nan ba otobis la nan twou a fikse aliye dèyè ranpli a. enstalasyon Capteur a; Si sit la mande pou enstalasyon elektrik kontinyèl, pad kawotchou sipò yo ka entegre ant koki a ak plak an kwiv la pou asire ke Capteur a ka travay seryezman anba kondisyon Vibration. Pwosesis enstalasyon an antye relativman rapid ak senp.
Fig. 5 Dyagram enstalasyon pwodwi
Avantaj nan kalite louvri Capteur Hall
Konpare ak metòd tradisyonèl DC aktyèl mezi jeneralman adopte pa shunt oswa transfòmatè, Capteur Hall louvri-kalite a gen avantaj sa yo:
1) Segondè fòs izolasyon nan bò prensipal ak bò segondè, jiska izolasyon AC 12KV;
2) Pa gen pèt ensèsyon;
3) Bon pèfòmans dinamik: tan repons lan se mwens pase 20uS ak vitès Suivi Di / dt pi wo pase 20A / uS
4) Pa gen okenn nesesite pou demonte kab bò orijinal la oswa otobis pandan enstalasyon an. Li espesyalman apwopriye pou transfòmasyon ak konstriksyon ekipman ki pa pèmèt yo pèdi pouvwa.
Aplikasyon pou pwodwi
Ouvè-fen Hall aktyèl Capteur se sitou itilize nan transfòmasyon nan sistèm distribisyon DC nan faktori, tankou transfòmasyon sistèm pouvwa DC nan plant elektrik, transfòmasyon sistèm DC nan postes, transfòmasyon chanm kominikasyon, transfòmasyon locomotive tren ak lòt pwojè. Li ka konvèti siyal aktyèl DC santral kwen sistèm lan nan pwodiksyon estanda DC± 5V oswa 4-20mA. Li jwe wòl nan siveyans ak izolasyon elektrik, epi li ka itilize ak enstriman siveyans milti-bouk oswa lòt enstriman mezi elektrik.
Konklizyon
Ouvè-fen Hall aktyèl Capteur jwe yon wòl enpòtan nan aplikasyon an nan sistèm DC paske nan estrikti senp li yo, enstalasyon pratik, operasyon serye ak lòt aplikasyon bon, espesyalman nan pwojè renovasyon an.
