Aplikasyon nan pwodwi mezi tanperati san fil nan yon pwojè distribisyon pouvwa nan yon faktori nan Filipin yo

Résumé

Sistèm distribisyon pouvwa a se yon sistèm rezo pouvwa ki konpoze de yon varyete ekipman distribisyon pouvwa ak enstalasyon distribisyon pouvwa pou transfòme vòltaj ak distribye dirèkteman enèji elektrik bay itilizatè fen yo. Kòm yon pati nan sistèm pouvwa a, sistèm distribisyon pouvwa a dirèkteman fè fas a itilizatè fen, ak pèfeksyon li dirèkteman afekte fyab la ak bon jan kalite nan konsomasyon pouvwa nan majorite itilizatè yo, kidonk li gen yon pozisyon enpòtan nan sistèm pouvwa a. Se poutèt sa, yo nan lòd yo evite aksidan grav tankou aje ekipman, boule ekipman, entèripsyon ekipman pou pouvwa, dife ak eksplozyon nan ekipman akòz tanperati ki wo, siveyans tanperati alontèm nan chak ne elektrik ka evite echèk grav ki ka lakòz aksidan pèsonèl ak ekonomik. pèt pou itilizatè yo.

Mo kle: Sistèm siveyans tanperati san fil, Capteur tanperati san fil 433Mhz, Capteur tanperati san fil

Apèsi sou pwojè a

Pwojè sa a se yon pwojè distribisyon pouvwa nan yon faktori nan Filipin. Yo itilize li nan yon kabinè distribisyon pouvwa 32kV epi li bezwen ekipe ak pwodwi mezi tanperati san fil pou reyalize siveyans tanperati ki an sekirite. Tanperati anviwònman k ap travay nan Capteur a satisfè egzijans -50℃ a +125℃. Chwazi Capteur pouvwa endiksyon ATE400 CT nou an, epi sèvi ak transceiver ATC400 pou konekte aparèy ekspozisyon tanperati a. Pou dedomajman pou sekirite ak benefis ekonomik, li rekòmande pou fè siveyans tanperati an tan reyèl nan chak ne elektrik nan chanm distribisyon pouvwa a.

Konsepsyon pwodwi

ARTM-Pn ekipman pou mezire tanperati san fil yo te devlope an konfòmite ak spesifikasyon pou ekipman pou mezire tanperati san fil, NB/T 42086-2016. Li apwopriye pou switchgears andedan kay la 3-35kV, ki gen ladan switchgears bati-an, switchgears handcart, switchgears fiks ak switchgears loop-net. Li se tou apwopriye pou switchgears 0.4kV ba-vòltaj tankou switchgears fiks ak switchgears tiwa. Detèktè tanperati san fil yo ka enstale nan nenpòt ki pwen chofaj nan switchgears, aparèy la itilize teknoloji transmisyon done san fil pou transmisyon an tan reyèl nan done tanperati kontwole epi montre done sa yo sou ARTM-Pn lokalman. Anplis de sa, li ka rezo atravè pò a RS485 pou siveyans entèlijan aleka.

Gen twa kalite ATE seri detèktè tanperati san fil ak twa metòd aliye korespondan, sa vle di kalite boulon, kalite senti-sekirite ak kalite mare. Kalite boulon an apwopriye pou itilize nan jwenti ant kab ak ba otobis ak jwenti ant kab ak dekonektè. Kalite senti-sekirite a apwopriye pou itilize nan kontak k ap deplase ak kontak fiks nan brekè, jwenti kab ak ba otobis. Kalite mare a apwopriye pou itilize nan kontak k ap deplase, ba otobis, câbles ak jwenti ant ba otobis ak kab.

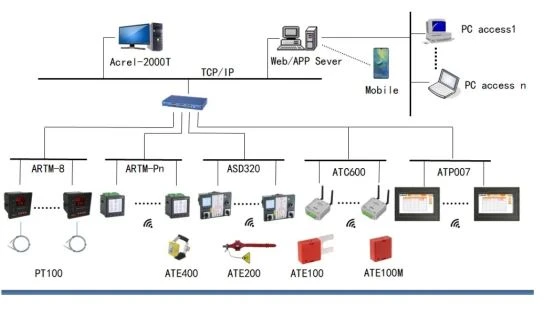

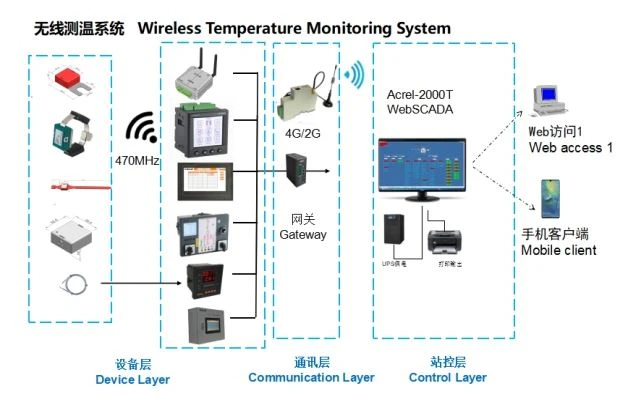

Tepoloji rezo

Sistèm Siveyans Tanperati san fil apwopriye pou switchgears andedan kay la 3-35kV, ki gen ladan switchgears bati-an, switchgears handcart, switchgears fiks ak switchgears loop-net. Li se tou apwopriye pou switchgears 0.4kV ba-vòltaj tankou switchgears fiks ak switchgears tiwa.

Echanj enfòmasyon ant Capteur tanperati san fil ak lame a transmèt atravè siyal san fil, ki pa pral afekte pèfòmans izolasyon sistèm lan epi li san danje pou itilize. Sistèm mezi tanperati san fil se sitou aplikab nan jaden endistriyèl la. Li ka kontwole tanperati a nan jwenti kab wo-vòltaj ak segondè-vòltaj kontak kabinè switch an tan reyèl, pou ke pèsonèl operasyon ak antretyen ka adistans atrab sitiyasyon an operasyon sou plas.

Karakteristik nan sistèm siveyans tanperati san fil

(1) Modil mezi tanperati san fil san danje epi serye, epi fasil pou enstale epi kenbe. Li apwopriye pou siveyans tanperati nan vòltaj segondè ak kontak segondè aktyèl switch presegondè a. Estrikti aparèy anba tès la pa bezwen chanje.

(2) Tout sistèm mezi tanperati san fil ka kominike san fil, epi transmisyon siyal la se pratik.

(3) Sistèm mezi tanperati san fil la gen gwo kapasite anti-entèferans, ak kapasite anti-entèferans li kont entèferans batman kè, entèferans vit pasajè, radyasyon elektwostatik, radyasyon jaden elektwomayetik, elatriye te rive nan estanda nasyonal kat nivo, ak operasyon an. nan ekipman an pa afekte ouvèti a ak fèmti nan switch la vòltaj mwayen Operasyon ak aksyon aparèy pwoteksyon.

(4) Aplikasyon nan endistri (chabon, asye, petwòl, pwodui chimik), plant elektrik, lekòl, lopital, konstriksyon minisipal, enstalasyon transpò (ayewopò, estasyon tren), bilding komèsyal, konvansyon ak sant egzibisyon, jenerasyon pouvwa fotovoltaik, nouvo enèji ak lòt jaden.

Pwodwi

① Kalite batri san fil Tanperati Capteur

②CT Powered Wireless Tanperati Capteur

③Wireless Transceiver

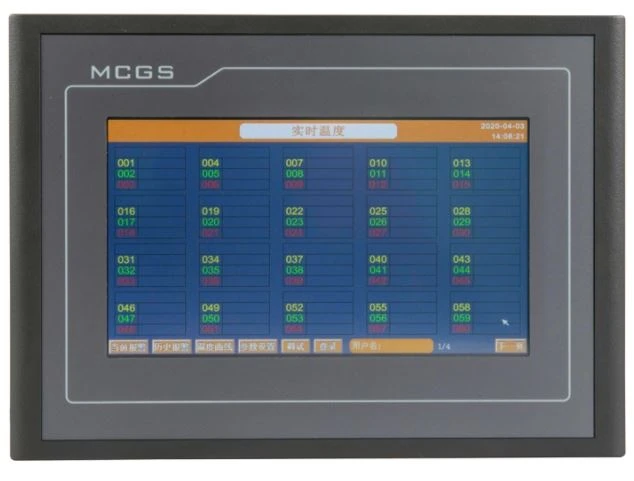

④Display Terminal

Fòm	Kalite	Fonksyon
	ARTM-Pn	Aparèy pou mezire tanperati san fil, ka resevwa done ki sòti nan 60 detèktè ATE, 1 RS485，4DI/2DO
	ARTM-8	Entelijan tanperati kontwòl mèt, 8 chanèl tanperati mezire (PT100 Capteur)
	ATP007/ATP010	7 pous ekran tactile 10 pous ekran tactile

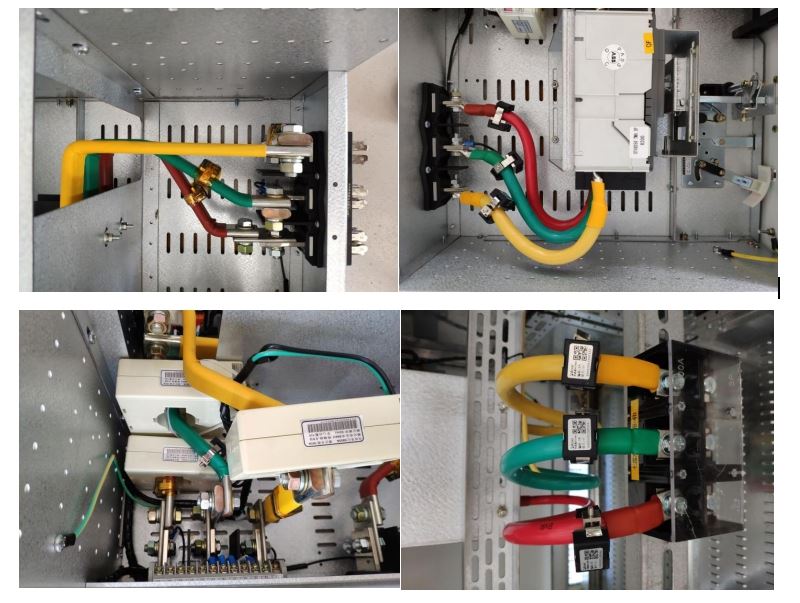

Enstalasyon

Konklizyon

Nan aplikasyon enstalasyon distribisyon kouran' jodi a, sekirite distribisyon pouvwa poste yo gen anpil enpòtans. Aplikasyon an nan pwodwi mezi tanperati san fil Acrel nan jeni elektrik nan yon pwojè faktori nan Filipin yo ka vize nan kabinèt switch vòltaj segondè ak ba. Siveye tanperati a nan pwen koneksyon elektrik tankou jwenti jwenti, kontak disjoncteurs, jwenti kab, elatriye, pou anpeche twòp rezistans kontak ki te koze pa oksidasyon, lach, pousyè ak lòt faktè pandan operasyon ak jenerasyon chalè kòm yon danje kache, ak tanperati sou entènèt. siveyans Li ka amelyore sekirite ekipman, reflete estati fonksyònman ekipman nan yon fason apwopriye, kontinyèl ak egzat, evite aksidan sekirite, epi redwi pousantaj aksidan ekipman yo.
