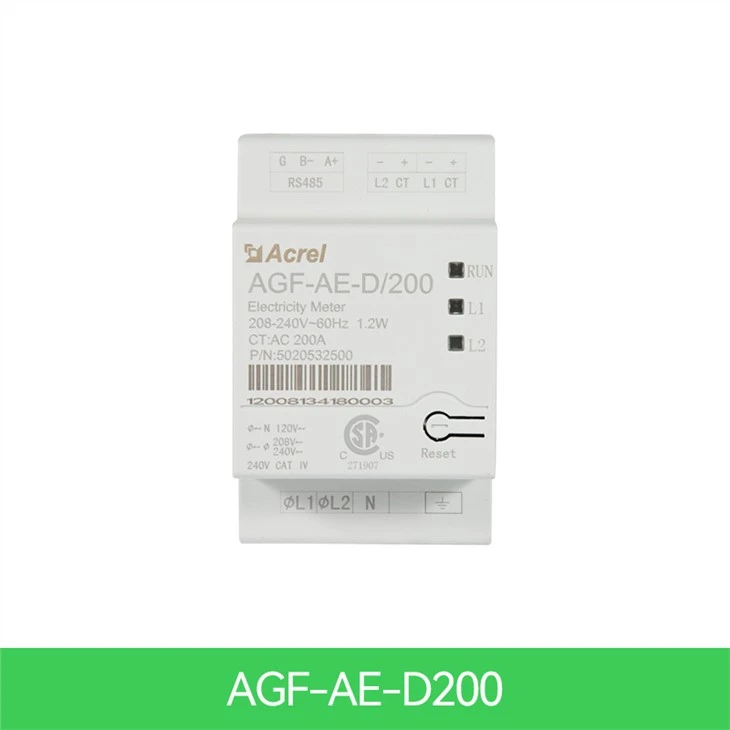

Sistèm Solè mèt

Nan yon sistèm varyateur sèl, mèt la konekte dirèkteman nan varyateur la. Si varyateur ou a gen yon kontè klas revni (RGM; yo refere varyateur la kòm yon varyateur revni), ou ka konekte yon kontè ekstèn nan menm otobis la ak RGM la. Acrel gen AGF-AE-D/200 fini EMC te fè rapò tès emisyon ak emisyon emisyon ak FCC klas B pou endistri& rezidansyèl.

Meter Sèvis elektrik			Inite yo
	AGF-AE-D/100	AGF-AE-D/200
Rated Voltage-LinetoN	120		V
Rated Voltage-Lineto Line	208/240		V
Ranje vòltaj pwolonje	88%~110%
AC Frekans	60		Hz
Grid sipòte	L1/L2/N/PE
Konsomasyon pouvwa	1.2		W
Kominikasyon
Meter kominikasyon entèfas	RS 485
Tan repons	≤1		S
Presizyon mèt
Rated RMS aktyèl	100	200	A
1% -100% nan CT aktyèl	±0.5	±0.5	%
Transformateur aktyèl
Kantite transfòmatè aktyèl yo bay	2
Dimansyon	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Konfòmite estanda
Sekirite	UL1741
Espesifikasyon enstalasyon yo
Dimansyon (H×W×D)	54.1×87.8×52		mm
Weight	0.2		KG
Fonksyone Tanperati Range	-30~55		℃
Imidite relatif (ki pa kondanse)	5-90		%
Kalite aliye	DIN-Rail, 35mm

	Presizyon AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekans 60Hz Pwovizyon pou pouvwa (pwovizyon pwòp tèt ou) AC85~265V oswa DC100~350V; konsomasyon pouvwa ≤10VA Antre konsomasyon mwens pase 0.2VA
Antre konsomasyon Mwens pase 0.2VA Dimansyon (L * W * H) 54.1 * 87.8 * 52mm Enstalasyon DIN 35 mm

Meter enèji PV/Solè Inverter nou an nan yon sèl sistèm varyateur, mèt la konekte dirèkteman nan varyateur la. Si varyateur la gen yon mèt klas revni entegre (RGM; varyateur la refere li bay yon varyateur klas revni), kliyan nou yo ka konekte yon mèt ekstèn nan menm otobis la ak RGM la.

Kalite	Deskripsyon Fonksyon
AGF-AE-D/100	1. Kontwòl pouvwa pou sistèm depo fotovoltaik / enèji 2. Mezi plen pouvwa, gwo vitès rafrechi done 3. Din Rail enstale 4. Fasil enstale pa 2 ekstèn fann nwayo transfòmatè aktyèl 0-100A
AGF-AE-D/200	1. Kontwòl pouvwa pou sistèm depo fotovoltaik / enèji 2. Mezi pouvwa konplè, rafrechi done gwo vitès 3. Din ray enstale 4. Fasil enstale pa 2 ekstèn fann nwayo transfòmatè aktyèl 0-200A

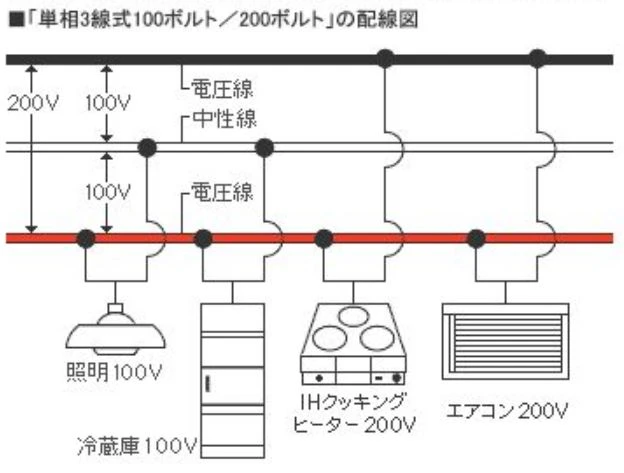

* Single faz 2 chanèl 3 fil

* Rated vòltaj AC 120V / 208V, 240V (88% ~ 110%) * Rated aktyèl: AC 100A

* Rated frekans: 60HZ

* Kominikasyon: RS485, SunSpec pwotokòl

* UL1741 enstale nan pwodiksyon varyateur, konvètisè, kontwolè ak ekipman sistèm entèkoneksyon pou itilize ak resous enèji distribiye.

(35mm Din Rail Enstale)

1. Etenn pouvwa AC anvan blocage sou transfòmatè aktyèl yo.

2. Enstale CT yo alantou kondiktè yo dwe mezire. Split-core CT yo ka louvri pou 3 enstalasyon alantou yon kondiktè. Anylon kab mare ka an sekirite alantou tèt la CT anpeche ouvèti aksidan.

3. Enstale CT a ak flèch ki lonje dwèt sou kadriyaj la pou mezi konsomasyon oswa ekspòtasyon.

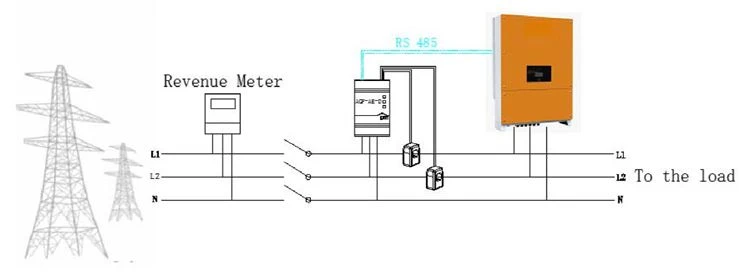

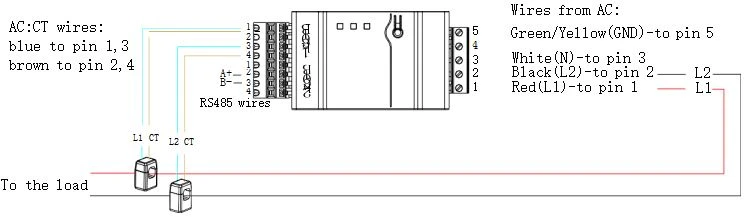

Si w ap konekte mèt la ak varyateur la, al gade nan dyagram koneksyon an.

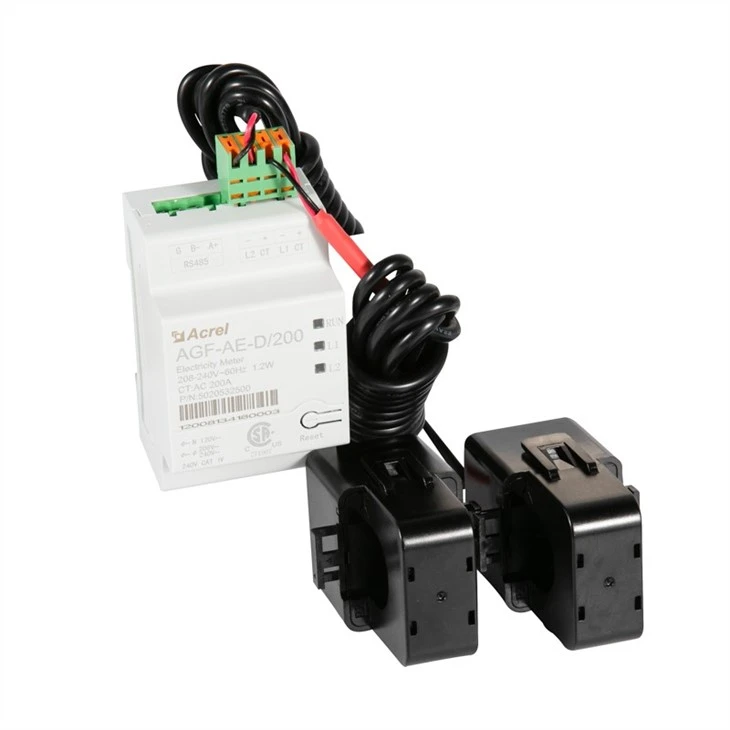

Transfòmatè aktyèl la chaje ansanm ak mèt la.
