Deskripsyon Product

Bouk fèmen-Capteur aktyèl Hall yo rele tou Capteur aktyèl balanse mayetik Hall. Li enkòpore teyori mansyone a ak teyori balanse mayetik la. Nan lòt mo, konsantratè jaden feromayetik konsantre jaden an mayetik ki te pwodwi pa aktyèl prensipal la epi aplike li nan eleman Hall la. Lè sa a, pwodiksyon siyal vòltaj soti nan eleman Hall la anplifye epi li vin opinyon anplifikatè pouvwa a. Pwodiksyon aktyèl konpanse a ap koule nan bobin konpansasyon segondè.

Chan mayetik ki te pwodwi pa bobin segondè a se opoze ak jaden ki te pwodwi pa aktyèl prensipal la. Nan yon fason, jaden prensipal la konpanse epi pwodiksyon Hall la redwi piti piti. Lè jaden prensipal la ekivalan a dezyèm lan ak aktyèl la konpanse kenbe estab, li se balanse mayetik la. Sikwi sa a sitou konsiste de yon eleman konvèsyon elektwomayetik, anplifikatè sikwi ak sikwi konpansasyon kondwi.

Aparans

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimansyon

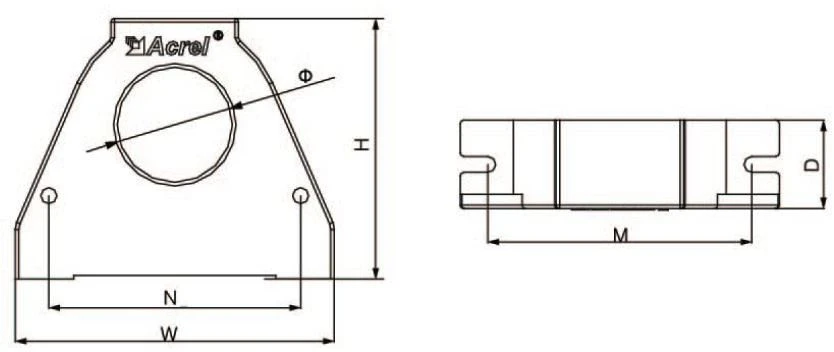

Fig.1

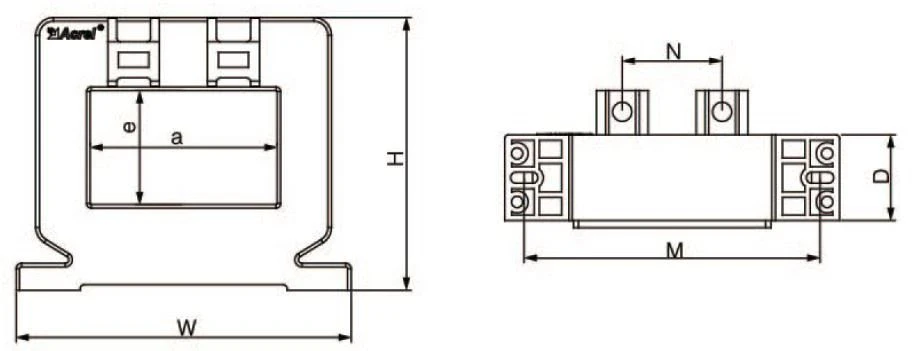

Fig.2

Spesifikasyon gwosè	Gwosè deskripsyon (mm)			Atravè gwosè (mm)			Montaj gwosè (mm)		Figi
Spesifikasyon gwosè	W	H	D	a	e	Φ	M	N	Figi
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-CHAPO	94	76.5	24	52.5	32	/	83	28	Fig.2

Rapò aktyèl la

Spesifikasyon	Rated aktyèl	Ekipman pou pouvwa	Rated pwodiksyon	Ouvèti mezire (mm)	Degre presizyon
AHKC-E	0-(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0-(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0-(20-500)A	±15V	5V	20.510.5	1
AHKC-BSA	DC 0-(50-500)A	12V/15V/24 V	4-20mA	20.510.5	1
AHKC-F	0-(200-1000)A	±15V	5V	4313	1
AHKC-FA	0-(200-1500)A	±15V	5V	5215	1
AHKC-CHAPO	0-(400-2000)A	±15V	5V	5232	1
