Sipèfisi l se : 14

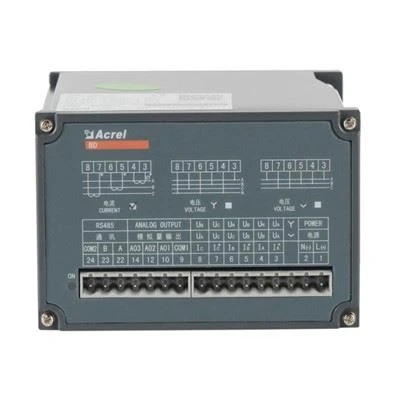

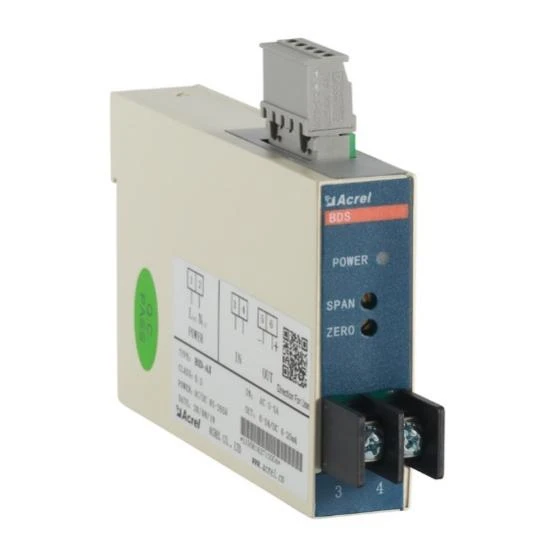

Seri transmetè elektrik BD se yon aparèy ki ka izole ak transmèt paramèt elektrik, tankou aktyèl, vòltaj, frekans, pouvwa, faktè pouvwa, nan siyal lineyè DC analòg oswa siyal dijital. Li satisfè kondisyon ki nan estanda Nasyonal GB / T13850-1998, IEC-688.

Fonksyon

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3 v3	BD-3(4) P BD-3(4) Q	BD-3(4) E
Faz&glè je		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
enèji	Vòltaj	Vòltaj	Jiska 480V AC
		dirije L-N	Jiska 276V AC
		Avèk PT ekstèn	√	√	√	√	√	√
	Kouran	Dirèk	Jiska 5A AC
	Kouran	Avèk CT ekstèn	√	√	√	√	√	√
Pwodiksyon		Valè nòmal	DC:4-20mA、0-20mA, 0-5V, 0-10V, se konsa sou
		Rezistans chaj	Pwodiksyon aktyèl≤600Ω Pwodiksyon vòltaj≥1000Ω
		Kontni rip	<0.5% peak="">
Mezire		Vòltaj	□	—	—	□
		Kouran	□	—	—	□	□	□
		Pouvwa aktif/reyaktif	—	—	—	—	□	□
		Pouvwa aparan	—	—	—	—	□	□
		Faktè pouvwa	—	—	√	—	□	□
		Fwekans		√			□	□
Metriz enèji		±KWH	—	—	—	—	—	√
Klas akizisyon		0.5%
Kominikasyon		Entèfas: RS485 Pwotokòl: Modbus-RTU	□	□	—	□	□	□
Analòg Pwodiksyon		DC 0-5V, 0-10V, 0-20mA, 4-20mA
Pwodiksyon batman kè
Dimansyon(mm)		lojman (WXHXD)	138X76X24	119X75555	119X75555	112X110X75	112X110X75	112X10X75
Pouvwa oksilyè			85-265V AC/DC,DC24V, DC48V
Tanperati		Operasyon	-10 a 55 ° C
Tanperati		Depo	-25 a 70 ° C
Imidite			Jiska 95%, pa gen okenn kondansasyon
Enstalasyon			(Ray tren) DIN35 ranje sou kib ak toupre
Standa			GB / T 13850
