Apèsi sou lekòl la

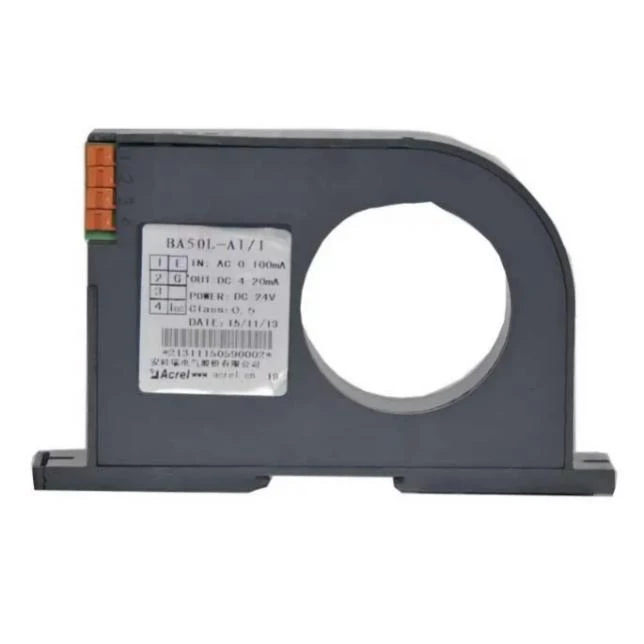

BA50L se yon transfòmatè aktyèl rezidyèl konvètisè ki sitou detekte aktyèl la flit nan sistèm elektrik la. Li ka atrab estati sikui elektrik ak ekipman nenpòt ki lè pou anpeche dife ak lòt aksidan ki te koze pa flit.

Fonksyon

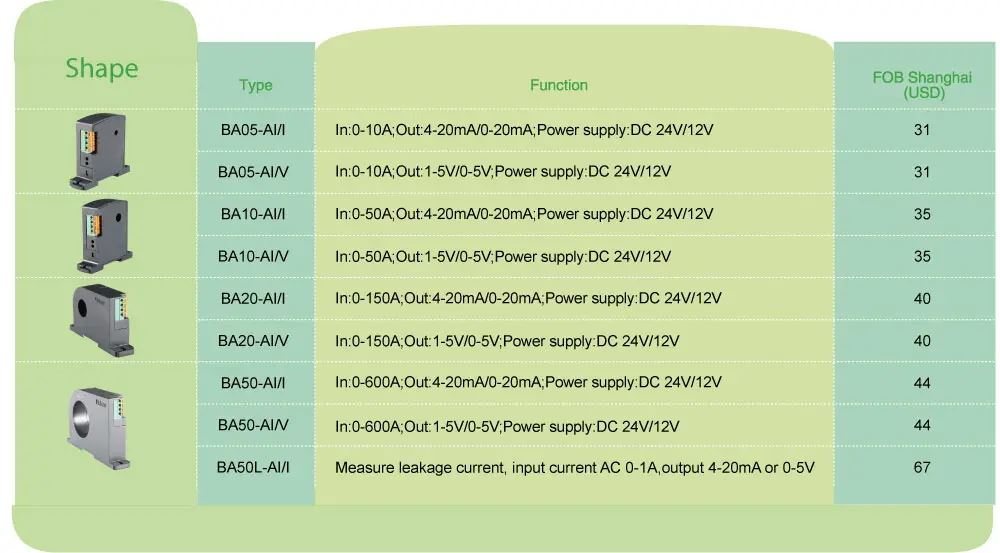

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pouvwa oksilyè	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Konsomasyon		Mwens pase oswa egal a 1W	Mwens pase oswa egal a 1W	Mwens pase oswa egal a 1W	Mwens pase oswa egal a 1W	Mwens pase oswa egal a 1W
Atravè-twou gwosè		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Antre	Kouran	AC {{0}}~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC {{0}}~(0.1~1)A (limitasyon kouran flit)
Sòti	Valè nominal	DC4-20mA, oswa 0-20mA,0-5V,0-10V elatriye
	Rezistans chaj	Pwodiksyon aktyèl mwens pase oswa egal a 500Ω, pwodiksyon vòltaj pi gran pase oswa egal a 1kΩ
Klas Presizyon		0.5 pousan
Tan repons		Mwens pase oswa egal a 350ms
Tanperati		Operasyon:-10 a plis 55 degre Depo:-25 a plis 70 degre
Koyefisyan tanperati		Mwens pase oswa egal a 200 ppm / degre
Enstalasyon		(Rail) DIN35, ranje sou kabin ak vis
Estanda		GB/T 13850

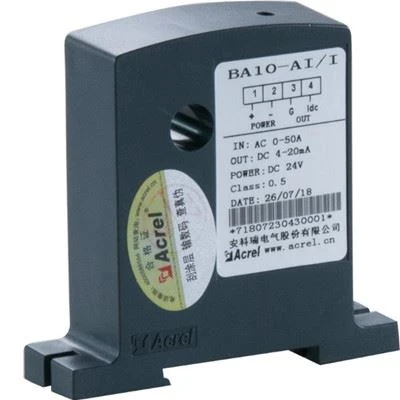

BA10-AI/I

●Application: Endistriyèl automatisation

●Input: AC aktyèl mezi jiska 50A

●Overload: 1.2 fwa nan valè nominal la

●Sòti: DC 4-20mA

BA20-AI/V

●Application: Endistriyèl automatisation

●Input: AC aktyèl mezi jiska 200A

●Overload: 1.2 fwa nan valè nominal la

●Sòti: DC 0-5V

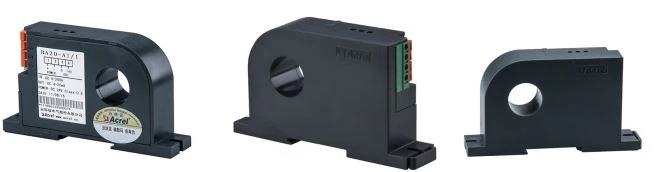

Aparans

JQ77G~7H6BSBOF]A~G}W%8Y

Pwodwi seri BA aplike prensip endiksyon elektwomayetik pou mezire aktyèl AC nan griy pouvwa a an tan reyèl epi sèvi ak teknoloji konpansasyon konstan aktyèl ak lineyè pou izole ak transfòme li nan yon pwodiksyon siyal DC estanda.

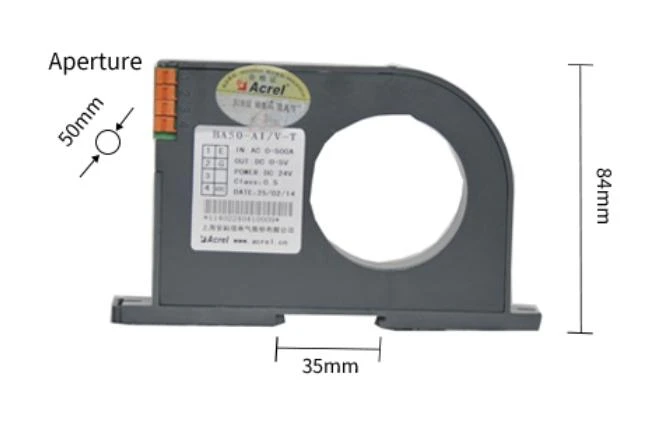

Dimansyon

Enstalasyon

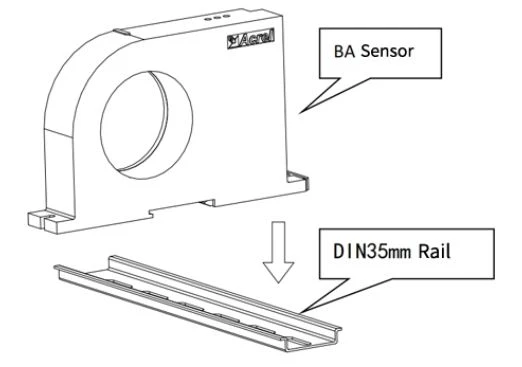

Chwazi yon kote ki apwopriye pou enstale estanda DIN35mm tren an, epi enstale Capteur BA a sou tren an;

Sou panèl anba kabinè a, chwazi yon kote ki apwopriye yo louvri de twou fil ki koresponn ak pozisyon nan twou a fiks nan Capteur a enstale; Apre mete Capteur a, enstale vis pwezante a
