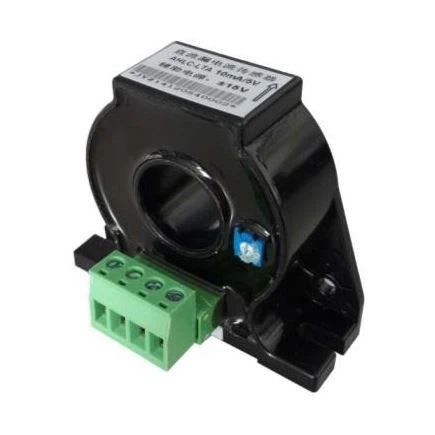

DC Leakage Aktyèl Detektè

DC flit Aktyèl la se yon modil mezire ki konvèti aktyèl la mezire aktyèl la nan pwopòsyonèl siyal aktyèl la oswa vòltaj dapre teyori a fluxgate ak bò a opinyon trè izole soti nan bò pwodiksyon an. Pwodiksyon tipik gen ladan 4-20mA, DC0-5V ak siyal DC0-10V. Siyal estanda sa yo ka akeri pa aparèy divès kalite tankou PLC, RTU ak kat DAS epi yo itilize pou aplikasyon pou siveyans aktyèl diferan. transfòme kouran kouran ki antoure priz la + ak - nan sikwi DC.

Li detekte siyal pwodiksyon detèktè nan branch sikwi. Si izolasyon an nan branch sikwi nòmal, aktyèl la pase Kap bay Lapòs la dwe egal nan direksyon opoze a. Siyal pwodiksyon an se zewo. Si yon branch sikwi chita, aktyèl la diferans pase transfòme kouran aktyèl la ak pwodiksyon an nan Detèktè a pa zewo. Se poutèt sa, li posib yo idantifye branch la tè nan sistèm nan DC pa detekte siyal pwodiksyon soti nan branch sikwi. Teyori a garanti idantifikasyon liy egzat ak anpeche enfliyans nan distribiye kapasite.

Espesifikasyon	Rated kouran	ekipman pou pouvwa	Pwodiksyon rated	Mezire apèsi (mm)	Diplòm presizyon
AHLC-LTA	DC 10mA~2A	±15V	5V	φ 20	1
AHLC-EA	DC 10mA~2A	±15V	5V	φ 40	1
AHLC-EB	DC 10mA~2A	±15V	5V	φ 60	1

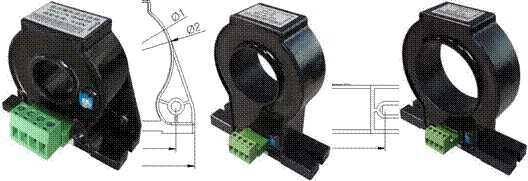

Fig.1	Fig.2	Fig.3

Gwosè espesifikasyon	Gwosè deskripsyon(mm)				atravè gwosè mm)	Monte gwosè mm)		Figi
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	Fig.1
AHLC-EA	100	108	30	75	40	78	/	Fig.2
AHLC-EB	120	112	30	94	60	98	/	Fig.3

Baj popilè: dc flit aktyèl Capteur
