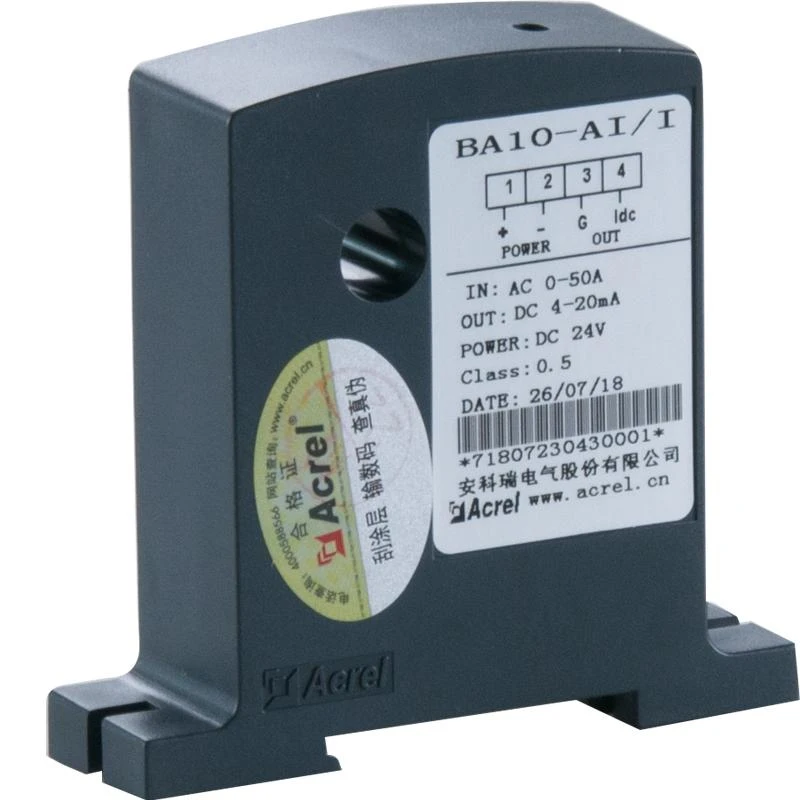

4-20MA Kodiktè aktyèl

Ba Analòg Aktyèl Sensor / aktyèl transducer aplike prensip la nan endiksyon elektwomayetik pou mezire AC a nan kadriyaj la pouvwa nan tan reyèl, epi sèvi ak teknoloji konstan aktyèl ak lineyè pou izole ak transfòme li nan yon pwodiksyon siyal DC siyal estanda. Pifò itilizasyon nan automatisation endistriyèl pou PLC.

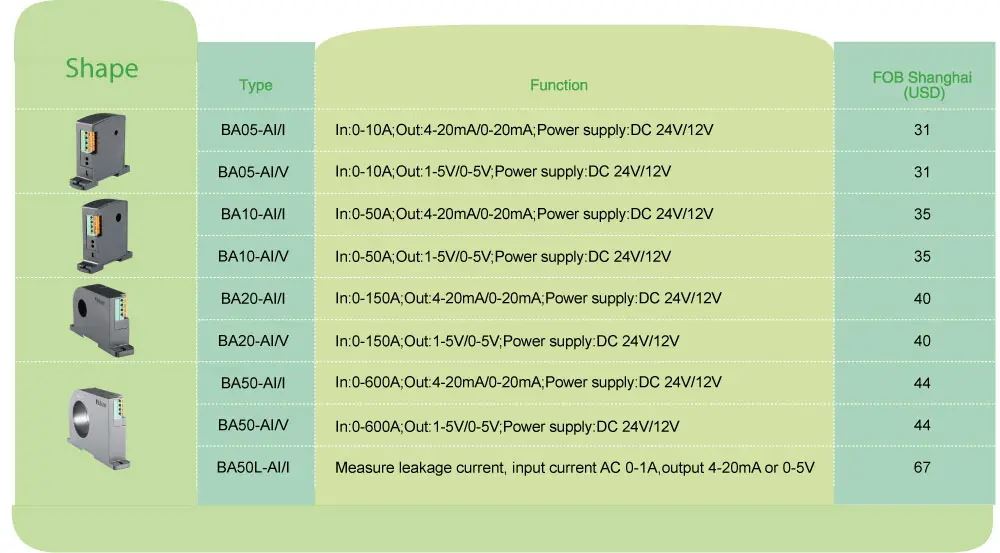

		BA05-AI /I (V)	BA10-AI/I(V)	BA20-AI/I (v)	BA50-AI / I (V)	BA50L-AI/I (V)
Pouvwa oksilyè	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Konsomasyon		≤1W	≤1W	≤1W	≤1W	≤1W
Atravè gwosè twou		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
enèji	Kouran	AC 0 ~(0.5 ~ 10)A	AC 0 ~(8 ~ 50)A	AC 0 ~(40 ~ 200) A	AC 0~(60 ~ 600) A	AC 0~(0.1 ~ 1)A (limit nan kouran flit)
Pwodiksyon	Valè nominal	DC4-20mA, oswa 0-20mA, 0-5V,0-10V elatriye
	Rezistans chaj	Pwodiksyon aktyèl≤500Ω,Voltage pwodiksyon≥1kΩ
Klas akizisyon		0.5%
lè repons		≤350ms
Tanperati		Operasyon: -10 a + 55 ° C Depo: -25 a +70 ° C
Koefisyan tanperati		≤200pm / °C
Enstalasyon		(Ray tren) DIN35,ranje sou kib ak toupre
Standa		GB / T 13850

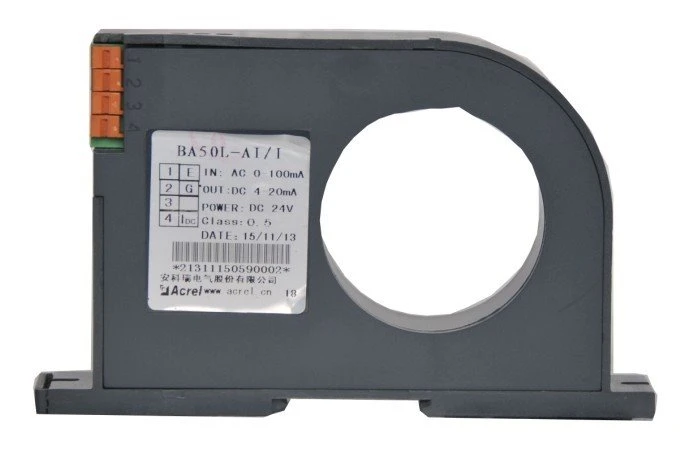

	BA50-AI/ I ● Opinyon: 0-1A Leakage Kouran ● Sòti: DC 4-20mA ● Mezi nan kouran flit ● Overload: 1.2 fwa nan valè Rated
BA20-AI/V ● Aplikasyon: automatisation endistriyèl ● Entrain: AC mezi aktyèl jiska 200A ● Overload: 1.2 fwa nan valè a rated ● Sòti: DC 0-5V

● Pi wo presizyon ● Pi wo nivo nan izolasyon ● Pi wo Nivo Sekirite ●Lower Konsomasyon

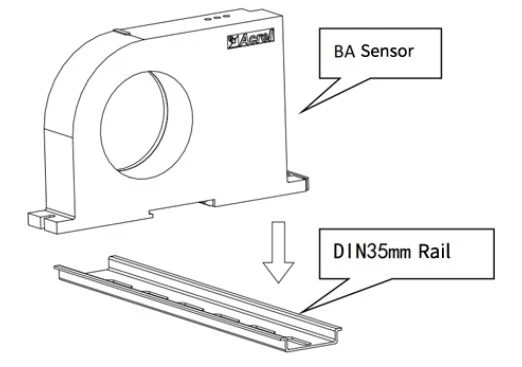

Chwazi yon kote apwopriye yo enstale tren an estanda DIN35mm, ak enstale Kaptè a BA sou tren an;

Sou panèl anba a nan kabinè a, chwazi yon kote apwopriye yo louvri de twou fil ki koresponn ak pozisyon twou a fiks nan Capteur a enstale; Apre yo fin mete Kapasite a, enstale pwezante

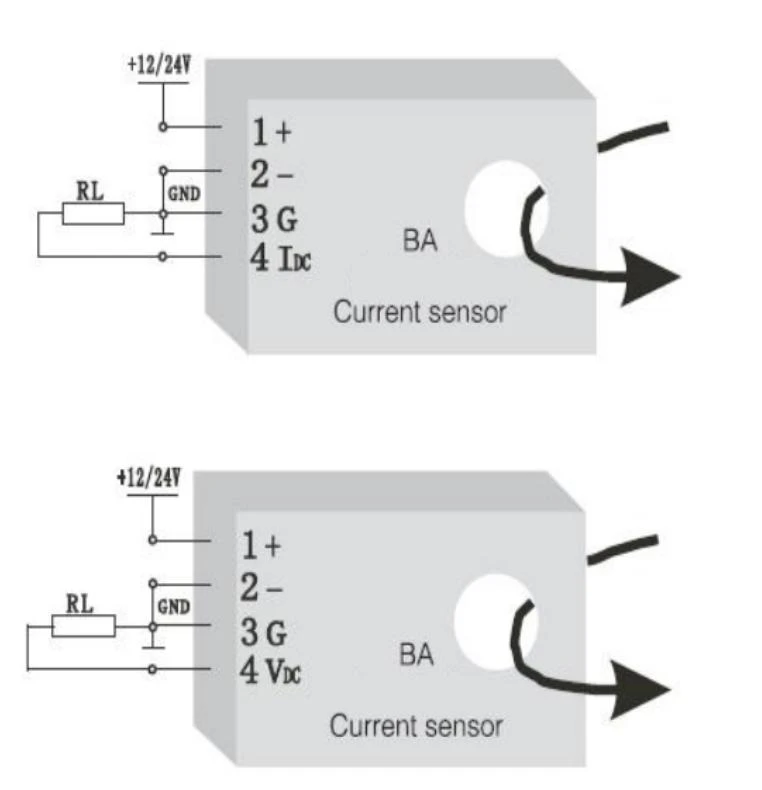

1 —+ Ekipman pou pouvwa pozitif (pa ranvèse)

2 —— - tè a

3 —- G (pwodiksyon aktyèl negatif, ki ka pataje ak ekipman pou pouvwa a)

4 —IDC (pwodiksyon aktyèl pozitif), VDC (Vòltaj pwodiksyon pozitif)
