Deskripsyon
Avèk sistèm nan Prepare, Acrel ADL100-EY yon sèl-faz prepare mèt enèji ak yon repo andedan reyalize kontwòl intro-kontwòl. Din-Rail enstale, pri bon mache. Mèt enèji prepare sa a gen fonksyon nan prepare, chaj kontwole ak RS485 kominikasyon elatriye. Avèk platfòm EMS IoT ka aleka kontwole mèt yo oswa frè depo idwografik aleka oswa itilize kat RF / IC pou reyalize fonksyon prepare lokal la. Satisfè kondisyon ki gen rapò ak teknik nan mèt pouvwa elektwonik nan IEC62053-21, IEC62053-22 estanda.

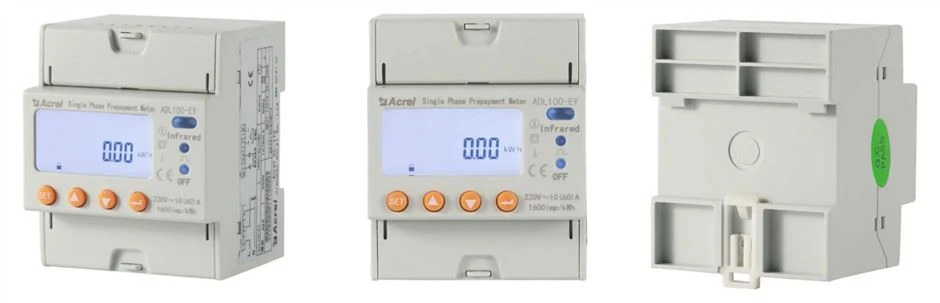

Aparans
Paramèt
paramèt teknik | ADL100-EY | |
Vòltaj | Referans vòltaj | 220V |
Referans Fwekans | 50Hz | |
Konsomasyon | <4va(each> | |
Kouran | Kouran opinyon | 10(60)Yon |
Kòmanse kouran | Konekte dirèkteman: 0.004 Ib, konekte atravè CT: 0.002In | |
Konsomasyon | <4va (maximum=""> | |
Mezi Pèfòmans | plen de mezire | 1 Klas |
Revèy revèy | Erè ≤0.5s / d | |
Batman kè aktif | Batman kè | 80ms±20ms |
Batman kè konstant | 1600imp / kWh | |
kominikati sou | Koòdone | RS485(A+、B-) |
Mòd koneksyon | Kondiktè pè tòde | |
Pwotokòl | MODBUS-RTU | |
Fonksyon
Non fonksyon | Deskripsyon fonksyon | Fonksyon Bay | |
ADL300-EY | ADL100-EY | ||
Mezi nan kWH | Total kWh (pozitif ak negatif nan total) | ■ | |
Mezi elektrik aramèt | U、I 、P、Q、S、PF、F | ■ | |
Mòd Pre-peye | Atravè RS485 kominikasyon prepare recharge, chifreman done | ■ | |
Kontwòl | Bati-an-wo kapasite sub-kenbe relè yo reyalize chaj sou kontwòl | ■ | |
LCD ekspozisyon | 8 Bits seksyon LCD ekspozisyon | ■ | |
Kominikasyon | Kominikasyon kominikasyon: RS485, Kominikasyon pwotokòl: MODBUS-RTU | ■ | |
plizyè tarif | 4 pousantaj tarif yo, 14 fwa entèval pa jou | □f | |
(■: vle di estanda; □: vle di si ou vle di si ou vle di)
Nòt:Pre-peye fonksyon mòd ka sèlman reyalize ak sistèm nan pre-peye ki fèt pa Acrel Co, Ltd.
Dimansyon
ADL100-EY
fil elektrik
ADL100-EY
fonksyon oksilyè

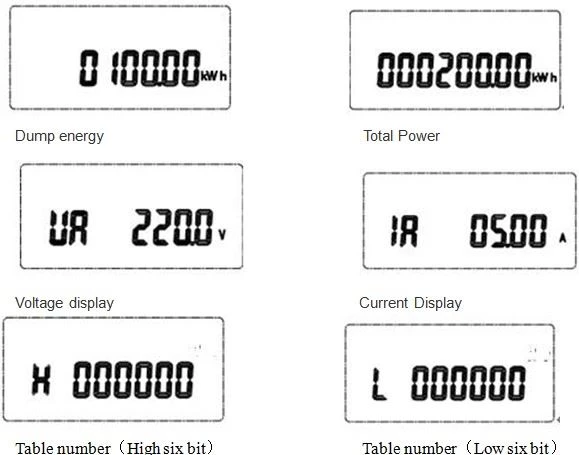

Egzanp ekspozisyon

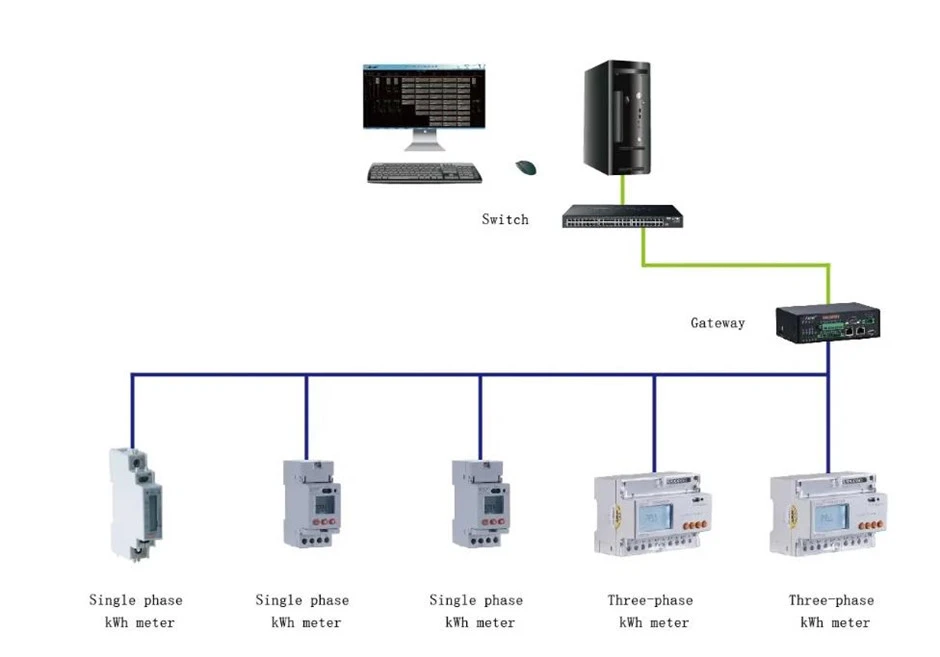

Senaryo Aplikasyon

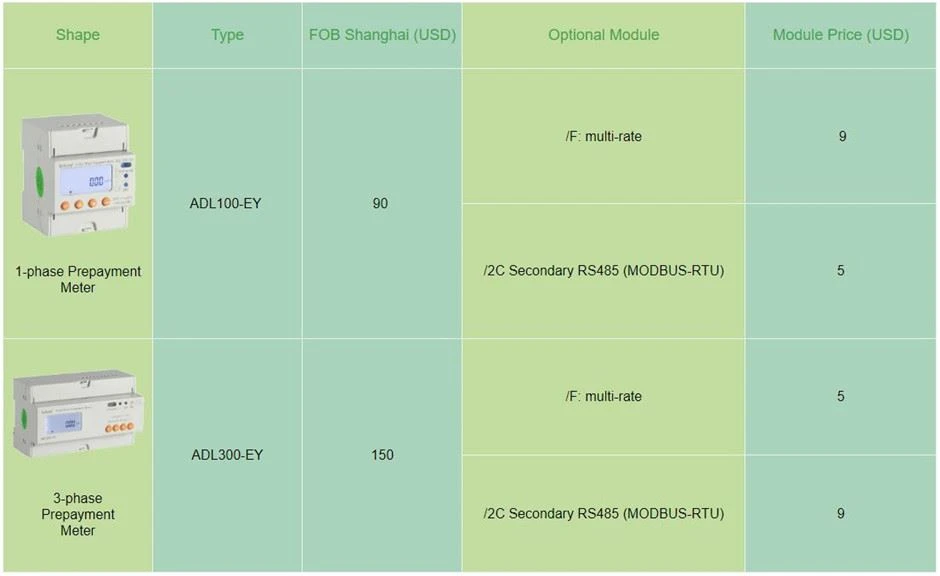

Sitasyon pi ba
