Aplikasyon

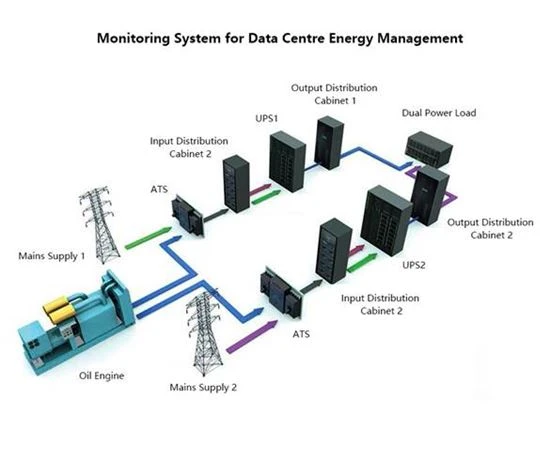

Li nesesè pou kontwole an tan reyèl ak santralize konsomasyon pouvwa nan sant done ak done yo ka parèt sou HMI, ak Uploaded nan sistèm nan siveyans pouvwa ak anviwònman pa RS485 sou ekran manyen ak reyalize siveyans an tan reyèl nan sistèm distribisyon pouvwa antye. An menm tan an, li ka reyalize analiz efikasite enèji pou diminye konsomasyon enèji.

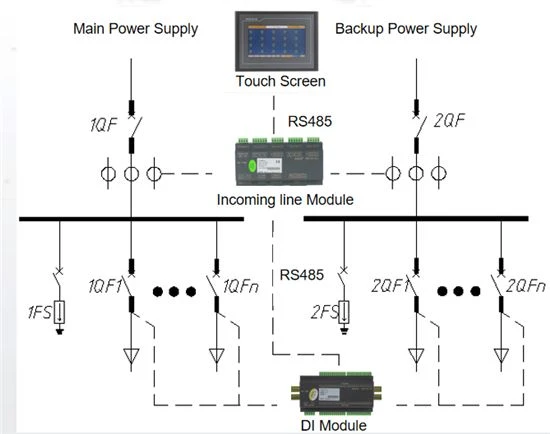

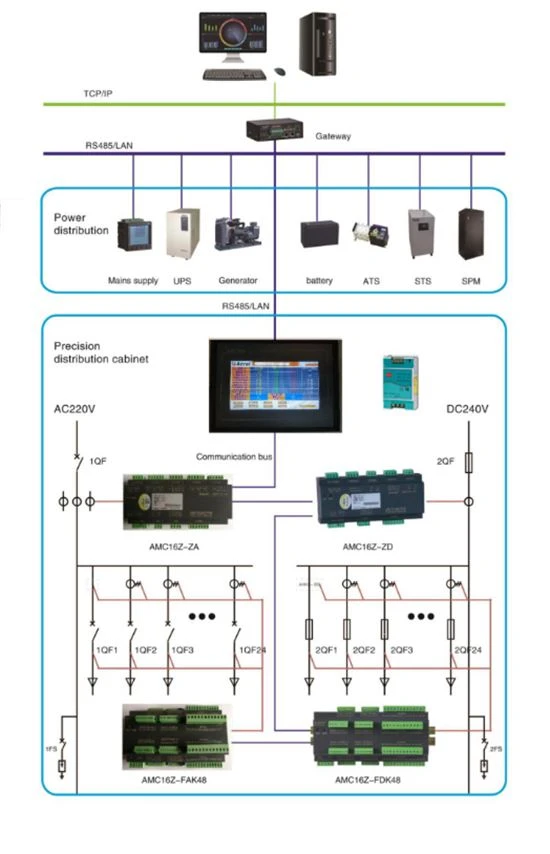

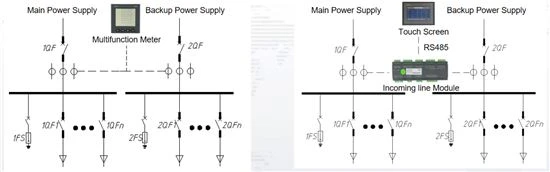

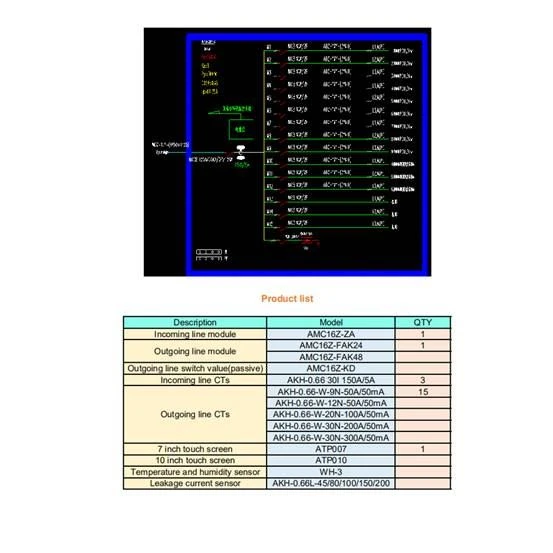

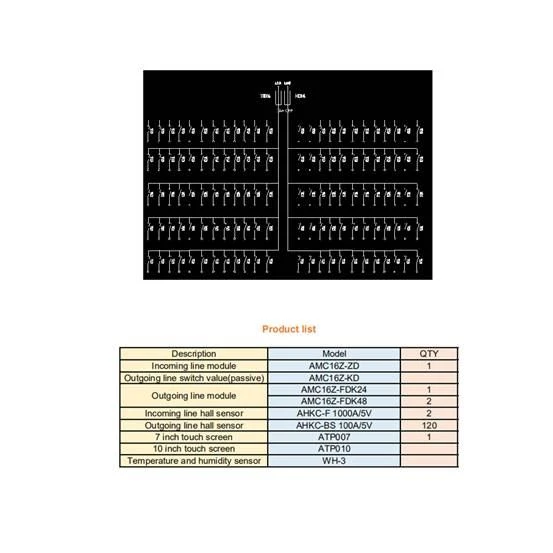

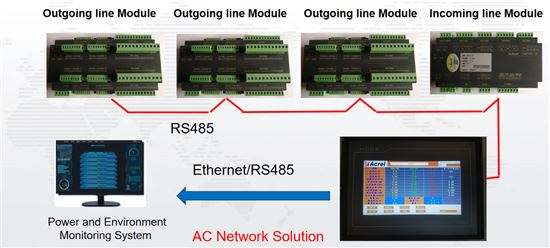

Estrikti
Fonksyon prensipal yo
1. Liy fèk ap rantre ak liy sortan sikui endepandan modil siveyans

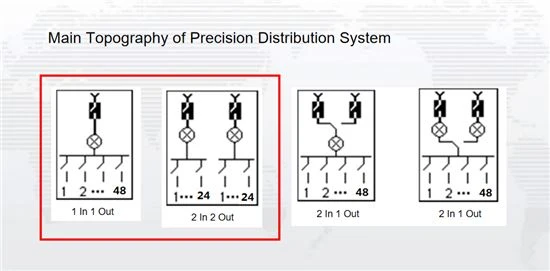

2. Ka mezire jiska 2 sikwi liy fèk ap rantre ak jiska 192 sikwi liy sortan aktyèl, vòltaj, pouvwa, enèji ak kalite pouvwa.
3. Done santralize siveyans ak ekspozisyon pa HMI ak done Uploaded sou pouvwa ak anviwònman sistèm siveyans nan RS485.
4. Pou sistèm vòltaj segondè DC 240V oswa 336V, modil siveyans izolasyon ka ajoute pou kontwole rezistans izolasyon tè otobis prensipal la.
5. DC24V ekipman pou pouvwa pou manyen ekran ak sortan modil siveyans liy (ekipman pou pouvwa soti nan pwodiksyon modil prensipal la)

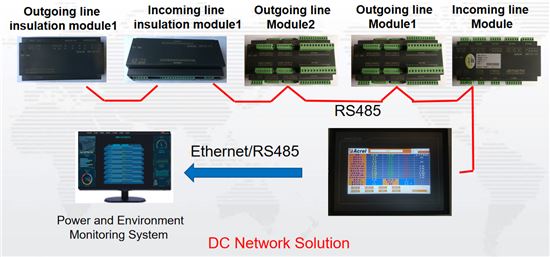

6. Kominikasyon: aparèy siveyans pa RS485, manyen ekran pa RS485 oswa RJ45
7. Sètifika: CE
Pwodwi Seleksyon
Non | Pic | Modèl | Fonksyon prensipal la |
HMI |
| ATP007kt ATP010kt | 1.7 oswa 10 pous ekran manyen 2. Siveyans an tan reyèl ak ekspozisyon vòltaj, aktyèl, pouvwa, enèji, bon jan kalite pouvwa, estati switch, koub ond ak sou sa. 3. ka kontwole aparèy alam, kominikasyon ak lòt paramèt dwe configuré sou ekran an. 4. 2 RS485 ak 1 koòdone Ethernet, ak done yo ka Uploaded pa RS485 oswa RJ45. |
AC fèk ap rantre liy siveyans modil |
| AMC16Z-ZA | 1. Enstalasyon: tren DIN 35mm 2. Mezi: A + B endepandan 3 sikwi faz, 6DI2DO, 2 aktyèl flit, 1 temp. ak imidite. 3. Avèk DC 24V ekipman pou pouvwa pwodiksyon pou modil liy sortan ak ekran manyen. 4. Kominikasyon: RS485 Modbus RTU |
AC sortan modil siveyans liy |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Enstalasyon: tren DIN 35mm 2. Ka mezire jiska 16 sikwi 3 faz oswa 48 sikwi faz sèl 3. DC24V ekipman pou pouvwa 4. Kominikasyon: RS485 modbus RTU |
AC sortan liy transfòmatè aktyèl |
| AKH-0.66W | Rapò aktyèl ： 100A / 50mA Komen Spesifikasyon: 100A / 50mA |
DC fèk ap rantre liy siveyans modil |
| AMC16Z-ZD | 1. Enstalasyon: DIN Rail 35mm 2. Mezi: A + B sikwi endepandan, 6DI2DO, 1 temp. Ak imidite. 3. Avèk DC 24V ekipman pou pouvwa pwodiksyon pou modil liy sortan ak ekran manyen. 4. Kominikasyon: RS485 modbus RTU |
DC sortan modil siveyans liy |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Enstalasyon: DIN Rail 35mm 2. Ka mezire jiska 48 sikwi DC liy sortan 3. DC24V ekipman pou pouvwa 4. Kominikasyon: RS485 modbus RTU |
DC fèk ap rantre liy izolasyon modil siveyans |
| AMC16Z-ZJY | 1. Enstalasyon: DIN Rail 35mm 2. Mezire A + B endepandan sikwi DC rezistans izolasyon tè nan otobis prensipal la 3. DC24V ekipman pou pouvwa 4. Kominikasyon: RS485 modbus RTU |
DC sortan liy izolasyon siveyans modil |
| AMC16Z-FJY | 1. Enstalasyon: DIN Rail 35mm 2. Mezire 24 sikwi rezistans izolasyon tè nan liy sortan DC |

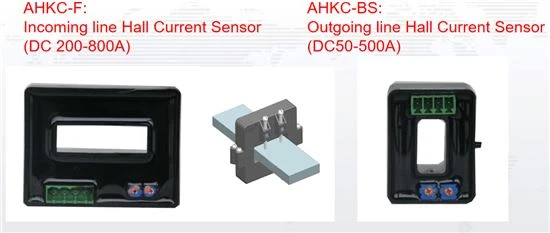

DC liy liy sortan efè aktyèl Capteur |
| AHKC-BS | Rapò aktyèl ： 100A / 5V Komen Spesifikasyon: 100A / 5V |

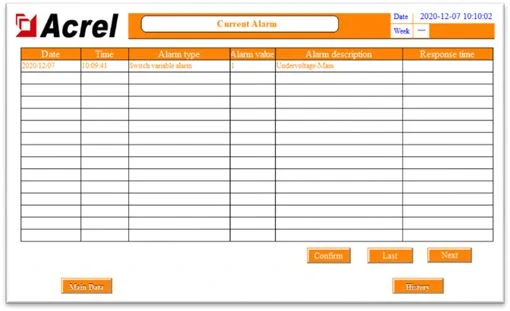

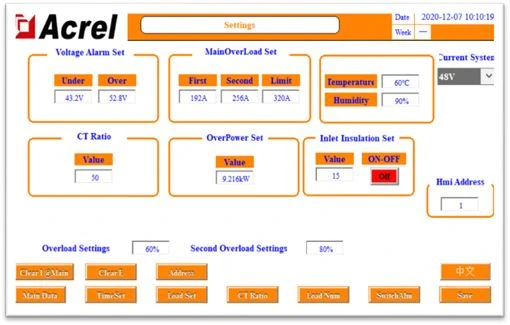

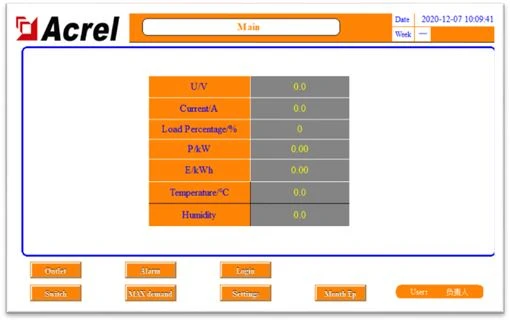

Entèfas machin moun

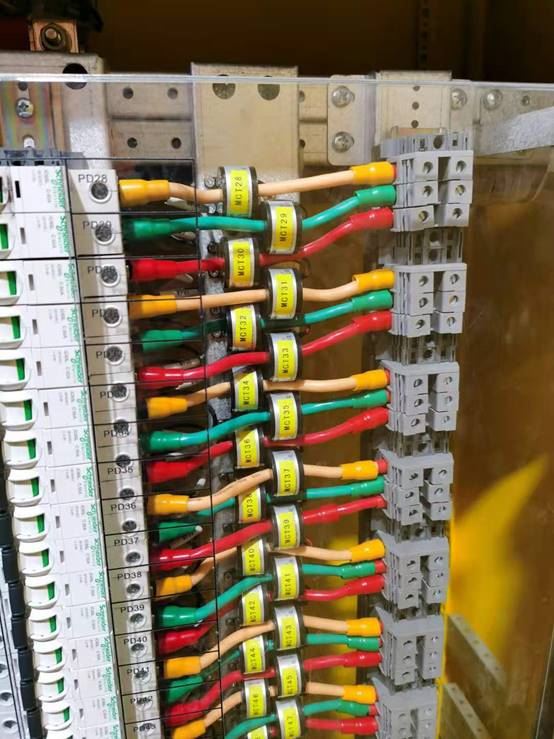

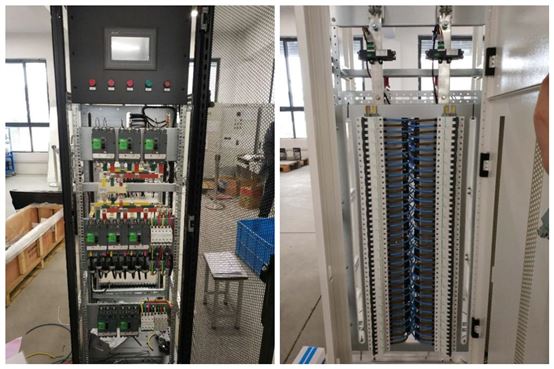

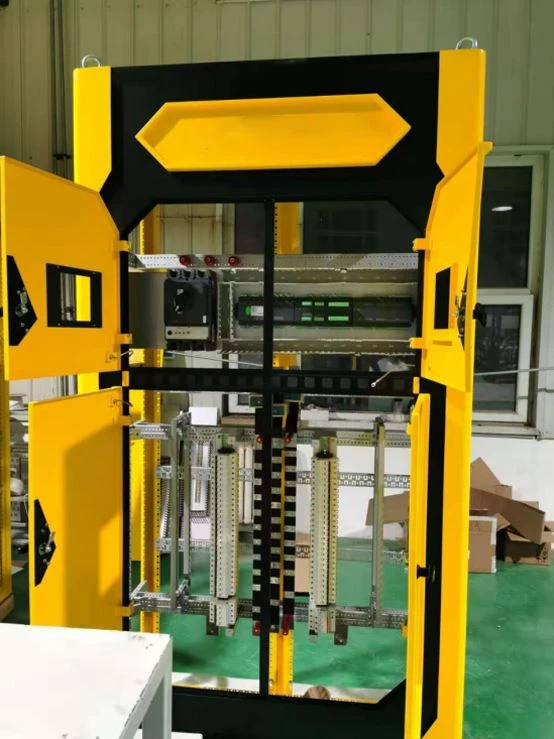

Foto sou sit
